Інженерні тахеометри — професійне обладнання для високоточних геодезичних вимірювань

Інженерні тахеометри — це професійні електронно-оптичні геодезичні прилади, призначені для високоточного вимірювання горизонтальних і вертикальних кутів, відстаней, перевищень та визначення просторових координат. Вони є основним інструментом для виконання топографічного знімання, інженерно-геодезичних вишукувань, землеустрою, будівництва, виносу проєктів у натуру, виконавчих вимірювань і контролю геометрії інженерних споруд. Сучасний електронний тахеометр поєднує функції теодоліта, лазерного далекоміра та спеціалізованого обчислювального пристрою, забезпечуючи отримання точних просторових даних безпосередньо в польових умовах.

На відміну від традиційних оптичних геодезичних інструментів, електронні тахеометри автоматизують процес зчитування кутів, вимірювання відстаней, обчислення координат і збереження результатів. Вбудоване програмне забезпечення дозволяє створювати геодезичні проєкти, налаштовувати станції, виконувати координатне знімання, розмічування та різноманітні інженерні обчислення. Залежно від конструкції та програмної платформи прилади можуть підтримувати графічні дисплеї, сенсорне керування, CAD-креслення, цифрові карти, системи координат та бездротовий обмін даними.

В інтернет-магазині професійних геопросторових рішень GEOSHOP представлені інженерні тахеометри різних виробників, класів точності та функціональних можливостей. Асортимент охоплює класичні електронні прилади зі спеціалізованими польовими програмами, тахеометри з операційними системами Windows та сучасні рішення на базі Android. Такий вибір дозволяє підібрати обладнання для повсякденних геодезичних вимірювань, складних будівельних завдань, інженерного контролю та роботи з цифровими проєктами.

Принцип роботи електронного тахеометра

Основою роботи інженерного тахеометра є одночасне визначення напрямку та відстані до вимірюваної точки. Прилад оснащується зоровою трубою для точного наведення, електронною кутовимірювальною системою та далекоміром EDM (Electronic Distance Measurement). Під час вимірювання тахеометр визначає горизонтальний напрямок, вертикальний кут і похилу відстань до цілі. На основі цих величин, параметрів орієнтування та координат станції програмне забезпечення обчислює горизонтальну відстань, перевищення та просторові координати точки.

Для отримання координат у заданій системі необхідно правильно встановити тахеометр над геодезичною точкою, привести його до горизонту, визначити висоту приладу та виконати орієнтування. Залежно від умов роботи можуть використовуватися координати відомої станції, орієнтування за опорними точками або методи оберненої засічки. Після налаштування прилад дозволяє послідовно визначати координати характерних точок місцевості чи конструкцій, автоматично зберігаючи результати в пам'яті.

Важливою особливістю тахеометричного методу є можливість виконання вимірювань незалежно від доступності супутникового сигналу. На відміну від GNSS-приймачів, тахеометри не потребують прямої видимості навігаційних супутників і можуть ефективно використовуватися всередині будівель, під перекриттями, поблизу високих споруд, у промислових приміщеннях та інших місцях, де супутникове позиціонування ускладнене або недоступне. Основною умовою залишається наявність оптичної видимості між приладом і вимірюваною ціллю.

Кутова точність інженерного тахеометра

Однією з найважливіших характеристик тахеометра є точність вимірювання горизонтальних і вертикальних кутів. Вона визначається конструкцією кутовимірювальної системи, якістю електронних датчиків, алгоритмами обробки відліків та метрологічними характеристиками приладу. Сучасні інженерні тахеометри використовують цифрові системи кутових вимірювань, які забезпечують автоматичне отримання результатів із високою повторюваністю.

У професійній геодезії поширені тахеометри з кутовою точністю 1″, 2″, 3″ та 5″. Прилади з точністю 3″ або 5″ можуть використовуватися для широкого спектра топографічних, кадастрових і будівельних робіт, якщо відповідають вимогам до кінцевого результату. Тахеометри з точністю 1″ або 2″ орієнтовані на завдання з підвищеними вимогами до кутових вимірювань, зокрема розвиток геодезичних мереж, точне розмічування конструкцій та інженерний контроль.

Вплив похибки кутового вимірювання на координати зростає зі збільшенням відстані до цілі. Саме тому під час роботи на великих відстанях або виконання відповідальних інженерних вимірювань особливого значення набувають характеристики кутовимірювальної системи. Водночас загальна точність визначення координат залежить не лише від кутової точності, а й від характеристик далекоміра, центрування, орієнтування станції, наведення та умов вимірювань.

Електронні далекоміри — вимірювання відстаней із відбивачем і без відбивача

Сучасні інженерні тахеометри оснащуються високоточними електронними далекомірами EDM, які використовують електромагнітне випромінювання для визначення відстані до цілі. Залежно від конструкції далекоміра можуть застосовуватися різні методи вимірювання, зокрема фазові та імпульсні технології. Вони забезпечують швидке отримання результатів і дозволяють працювати з геодезичними відбивачами або безпосередньо з поверхнями об'єктів.

Вимірювання відстаней із геодезичною призмою

Традиційний режим вимірювання передбачає використання геодезичного відбивача — однієї призми, групи призм або спеціального мініпризменного комплекту. Світловий сигнал далекоміра відбивається від призми та повертається до приймальної системи тахеометра. Такий спосіб забезпечує високу точність вимірювання відстаней і дозволяє працювати на значних відстанях, які залежно від приладу й умов спостереження можуть становити декілька кілометрів.

Вимірювання з відбивачем широко застосовуються під час створення геодезичних мереж, прокладання тахеометричних ходів, топографічного знімання та виносу проєктних точок у натуру. Використання сумісних призм, точних геодезичних віх і штативів допомагає забезпечувати стабільність результатів і зменшувати вплив помилок встановлення відбивача. Під час роботи необхідно правильно враховувати сталу призми та висоту її встановлення.

Вимірювання відстаней без відбивача

Безвідбивачеві тахеометри дозволяють визначати відстані без використання геодезичної призми. Лазерний промінь спрямовується безпосередньо на поверхню будівлі, інженерної конструкції, дорожнього покриття, скелі або іншого об'єкта. Відбитий сигнал використовується для визначення відстані до вибраної точки. Це значно розширює можливості традиційного тахеометричного знімання та дозволяє працювати з об'єктами, до яких складно або небезпечно підійти.

Максимальна дальність безвідбивачевого вимірювання залежить від моделі тахеометра, характеристик лазерного далекоміра, кольору й відбивної здатності поверхні, кута падіння променя та атмосферних умов. Професійні прилади можуть забезпечувати вимірювання на сотні метрів і більше, проте точність і максимальна дальність повинні оцінюватися відповідно до специфікації конкретної моделі.

Вимірювання без відбивача особливо корисні під час знімання фасадів, мостів, опор, промислових конструкцій, укосів, кар'єрів, недоступних частин будівель та інших об'єктів. Завдяки цій технології геодезист може скоротити кількість допоміжних операцій, підвищити продуктивність і зменшити необхідність перебування в потенційно небезпечних місцях.

Оптичні системи, компенсатори та точне встановлення приладу

Якість оптичної системи безпосередньо впливає на зручність і точність наведення тахеометра. Професійні прилади оснащуються зоровими трубами з високоякісними оптичними компонентами, які забезпечують чітке зображення цілі, необхідне збільшення та точне суміщення сітки ниток із точкою наведення. Важливими характеристиками залишаються збільшення, поле зору, мінімальна відстань фокусування, роздільна здатність оптики та ергономіка окуляра.

Для контролю положення вертикальної осі сучасні тахеометри використовують електронні компенсатори. У багатьох професійних моделях застосовуються двоосьові системи компенсації, які автоматично визначають невеликі нахили приладу та враховують їхній вплив на результати кутових вимірювань. Це допомагає підтримувати точність спостережень у межах допустимого діапазону компенсації.

Для встановлення тахеометра над геодезичною точкою використовуються оптичні або лазерні центрира. Оптичний центрир дозволяє безпосередньо спостерігати точку через допоміжну оптичну систему, тоді як лазерний проєктує світлову позначку на поверхню під приладом. У поєднанні з круглими, циліндричними або електронними рівнями ці пристрої допомагають правильно встановити тахеометр, привести його до горизонту та підготувати до високоточних вимірювань.

Основні типи інженерних тахеометрів

Сучасні інженерні тахеометри можуть відрізнятися не лише точністю й дальністю вимірювань, а й принципами організації польової роботи, типом операційної системи, програмною функціональністю та інтерфейсом керування. У каталозі GEOSHOP представлені різні технологічні платформи, що дозволяє вибрати обладнання відповідно до характеру геодезичних завдань.

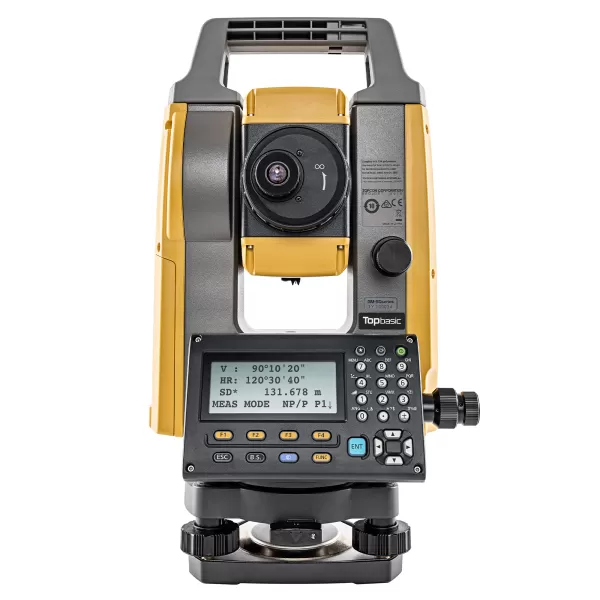

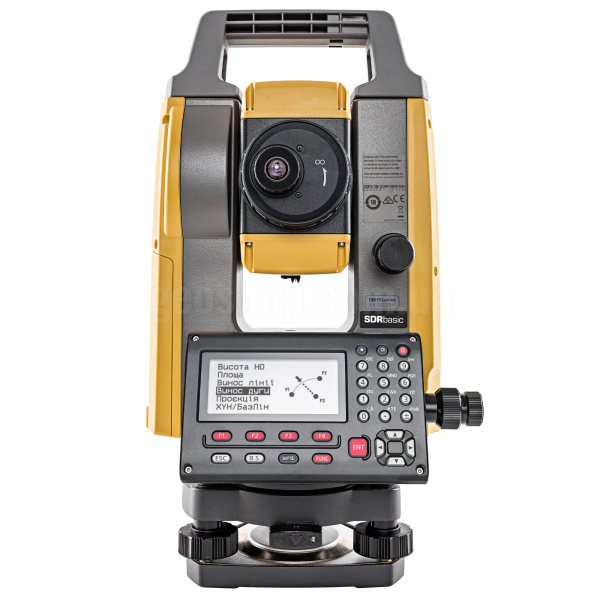

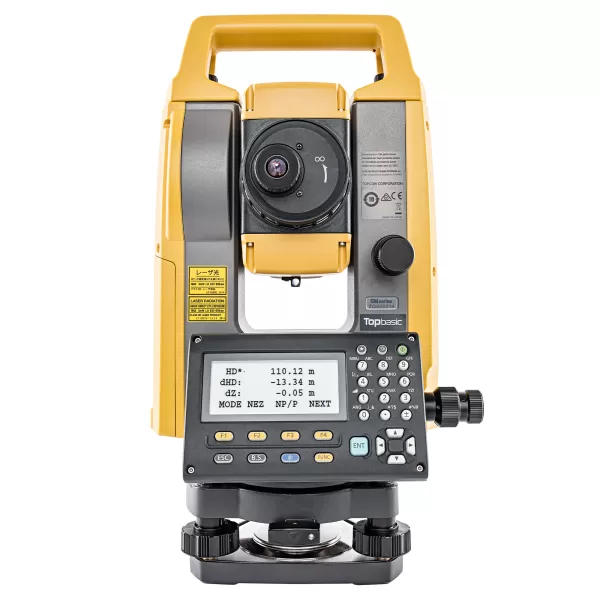

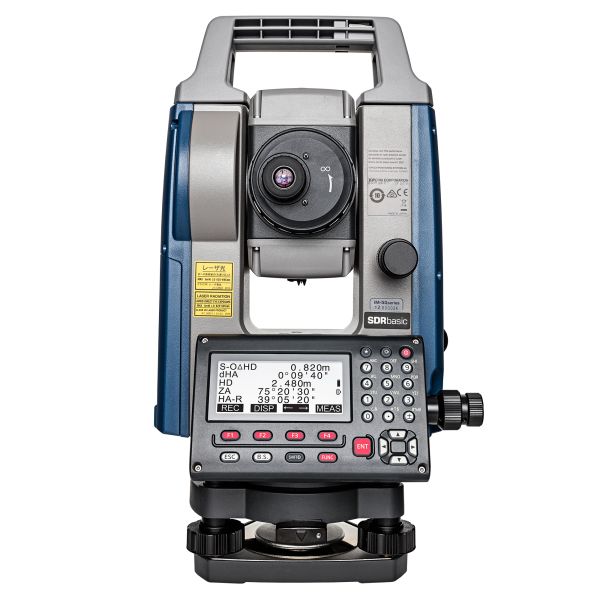

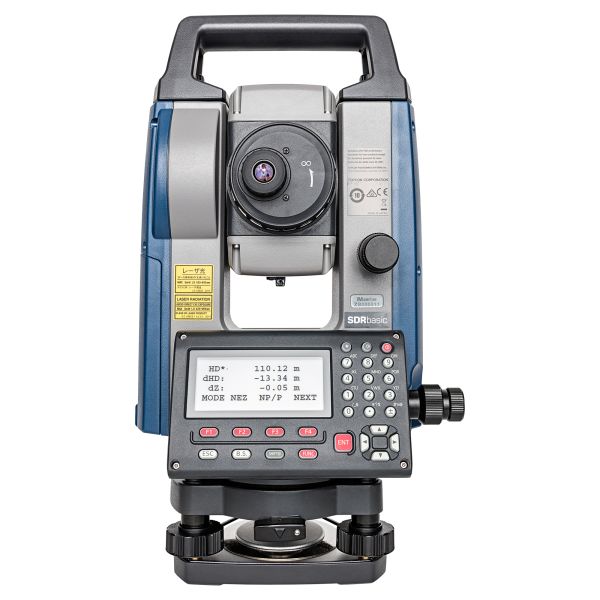

Стандартні електронні тахеометри

Стандартні тахеометри — це професійні геодезичні прилади з ручним наведенням, спеціалізованим вимірювальним програмним забезпеченням та класичними засобами керування. Вони орієнтовані на точність, надійність, зручність повсякденної експлуатації та виконання типових геодезичних робіт. Залежно від моделі доступні координатне знімання, обернена засічка, винос у натуру, геометричні обчислення, вимірювання зі зміщенням та інші професійні функції.

Такі прилади добре підходять для топографічних і кадастрових вимірювань, будівельного розмічування, виконавчого знімання та розвитку геодезичного обґрунтування. Їхніми перевагами є відносна простота програмного середовища, зручне керування вимірюваннями та можливість використання для широкого спектра польових завдань.

Переглянути стандартні електронні тахеометри

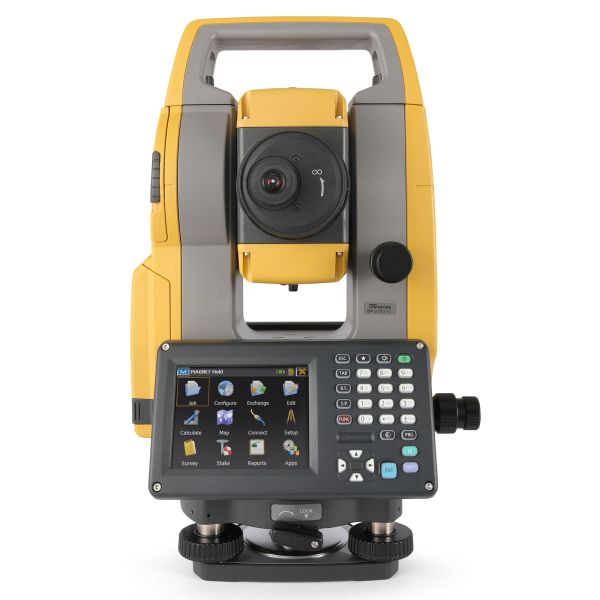

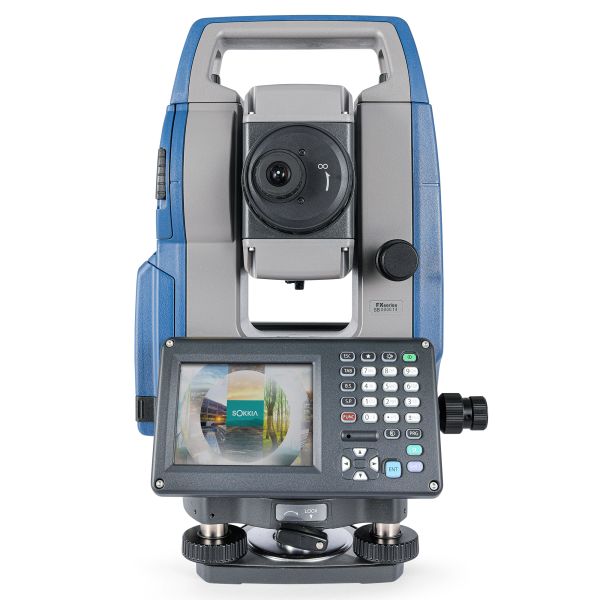

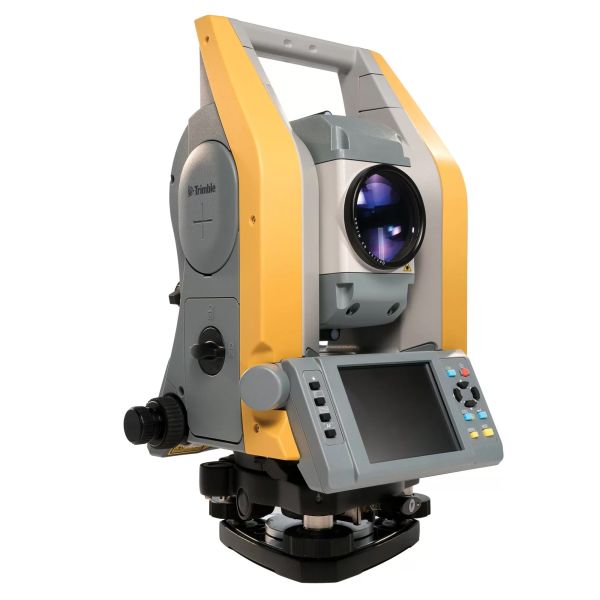

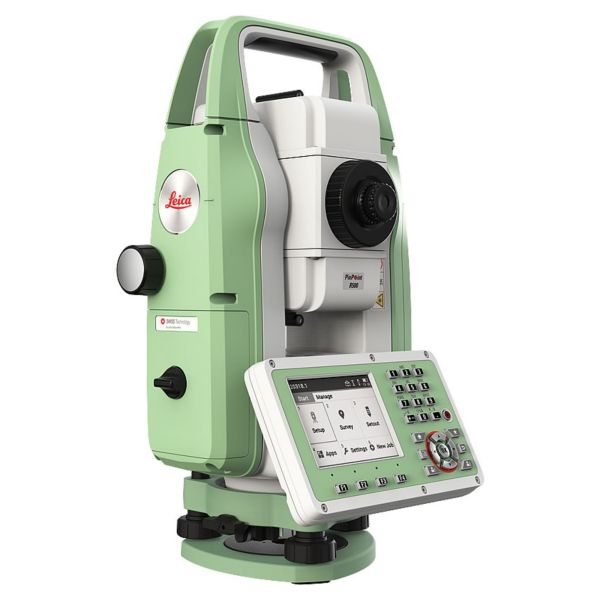

Тахеометри з Windows

Тахеометри з Windows використовують спеціалізовані операційні системи та професійні польові програми з розширеними можливостями геодезичних обчислень і роботи з цифровими проєктами. Залежно від програмного забезпечення можуть підтримуватися графічне координатне знімання, робота з CAD-кресленнями, цифровими моделями поверхонь, складними системами координат та інженерними розмічувальними завданнями.

У багатьох приладах застосовуються вбудовані операційні системи Windows CE або Windows Embedded Compact, розроблені для промислового й вимірювального обладнання. Їх не слід ототожнювати зі звичайними настільними версіями Windows. Головною перевагою такого рішення є інтеграція спеціалізованого програмного забезпечення безпосередньо з вимірювальною системою тахеометра.

Переглянути тахеометри з Windows

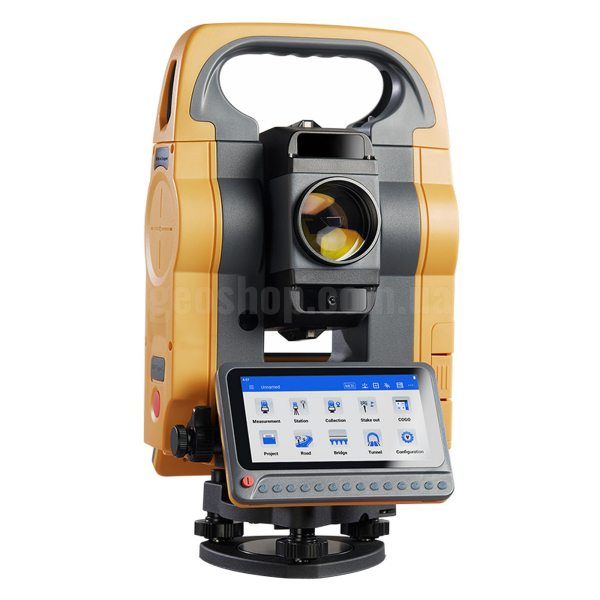

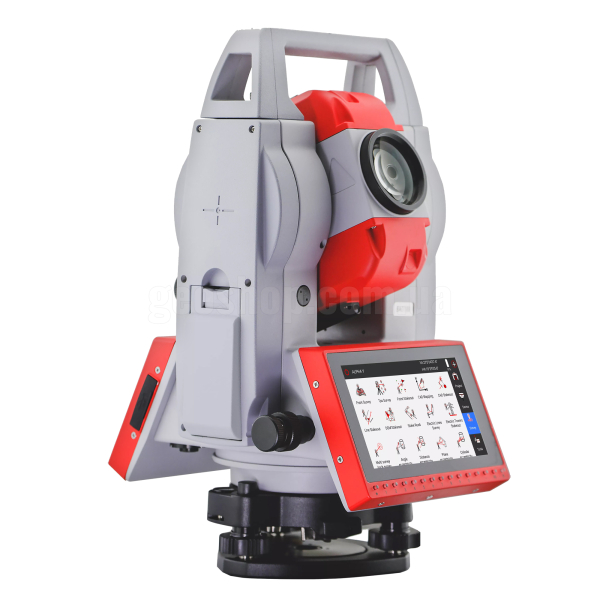

Тахеометри з Android

Тахеометри з Android представляють сучасний напрям розвитку електронних геодезичних приладів, у якому високоточна вимірювальна система поєднується з мобільною обчислювальною платформою. Такі рішення можуть оснащуватися продуктивними процесорами, великими сенсорними дисплеями, сучасними графічними інтерфейсами, засобами бездротового зв'язку та програмним забезпеченням для роботи з CAD-проєктами.

Залежно від моделі Android-тахеометри дозволяють працювати з цифровими кресленнями, використовувати графічні інструменти виносу в натуру, обмінюватися даними та виконувати розвинені польові обчислення без окремого контролера. Водночас вимірювальна точність визначається характеристиками самого тахеометра, а не типом його операційної системи.

Переглянути тахеометри з Android

Польове програмне забезпечення та геодезичні обчислення

Сучасний інженерний тахеометр — це не лише оптико-електронна вимірювальна система, а й повноцінний інструмент для розв'язання геодезичних завдань безпосередньо на місцевості. Вбудоване програмне забезпечення дозволяє створювати проєкти, організовувати координатні бази, виконувати розрахунки, контролювати результати та готувати дані для подальшого камерального опрацювання.

Залежно від виробника, моделі та програмної конфігурації професійні інженерні тахеометри можуть підтримувати такі функції:

• Налаштування станції — введення координат точки стояння, висоти приладу та параметрів орієнтування.
• Обернена засічка — визначення координат станції за результатами вимірювань на опорні точки.
• Координатне знімання — визначення та збереження просторових координат характерних точок місцевості.
• Винос точок у натуру — розмічування проєктних координат із визначенням необхідних переміщень та відхилень.
• Винос ліній і осей — розмічування будівельних осей, лінійних об'єктів і проєктної геометрії.
• Тахеометричні ходи — вимірювання кутів і відстаней, контроль геодезичних ходів та обчислення координат.
• Вимірювання зі зміщенням — визначення координат точок за допоміжними вимірюваннями.
• Вимірювання недоступної точки — визначення положення або висоти об'єкта за відповідними геодезичними методиками.
• Координатна геометрія COGO — розв'язання прямих та обернених геодезичних задач, обчислення відстаней, напрямків, перетинів і зміщень.
• Обчислення площ та об'ємів — використання виміряних координат і цифрових моделей для геометричних розрахунків.
• Кодування об'єктів — впорядковане збирання даних для подальшого створення цифрових топографічних планів.
• Імпорт та експорт даних — передавання результатів вимірювань, координат і проєктної інформації до офісного програмного забезпечення.

Наявність конкретних функцій залежить від моделі та встановленого програмного забезпечення. Для складних інженерних завдань можуть використовуватися додаткові програмні модулі, польові контролери або спеціалізовані камеральні комплекси, що розширюють стандартні можливості приладу.

CAD-креслення, цифрові проєкти та обмін геодезичними даними

Розвиток цифрових технологій суттєво змінив підхід до виконання геодезичних робіт. Сучасні інженерні тахеометри можуть інтегруватися з CAD- і ГІС-системами, забезпечуючи передавання координат, вимірювань, проєктних точок і геометричних елементів між польовими та офісними етапами роботи.

Тахеометри з розвиненим польовим програмним забезпеченням можуть підтримувати відкриття цифрових креслень у форматах DWG, DXF та інших сумісних форматах. Це дозволяє геодезисту працювати безпосередньо з проєктними даними, вибирати точки, лінії й контури на кресленні та використовувати їх для виносу в натуру. У більш простих моделях обмін може здійснюватися через текстові координатні файли або спеціалізовані формати геодезичних спостережень.

Для передавання даних залежно від конструкції тахеометра можуть використовуватися USB, Bluetooth, послідовні інтерфейси, Wi-Fi та інші засоби зв'язку. У деяких програмних середовищах доступні мережеві й хмарні сервіси для синхронізації проєктів і спільної роботи. Наявність таких можливостей визначається конфігурацією приладу, програмним забезпеченням та підтримуваними сервісами.

Правильно організований обмін інформацією дозволяє скоротити час між польовими вимірюваннями та підготовкою кінцевих результатів, зменшити кількість ручних операцій і забезпечити узгодженість просторових даних на всіх етапах виконання проєкту.

Інженерні тахеометри та GNSS — взаємодоповнювальні технології

У сучасній геодезії електронні тахеометри та GNSS RTK-приймачі часто використовуються в межах одного проєкту. Кожна технологія має власні переваги та обмеження, тому їхнє поєднання дозволяє ефективніше виконувати вимірювання в різних умовах.

GNSS-позиціонування зручне для визначення координат на відкритій місцевості, створення геодезичного обґрунтування та роботи на великих територіях. Інженерний тахеометр, своєю чергою, забезпечує вимірювання в локальних геодезичних мережах, на будівельних майданчиках, у приміщеннях, поблизу споруд і в місцях, де приймання супутникових сигналів недостатнє для забезпечення необхідної точності.

Поєднання супутникових і тахеометричних вимірювань дозволяє організувати комплексний геодезичний процес: визначити координатну основу за допомогою GNSS, виконати детальне знімання тахеометром, провести будівельне розмічування та контролювати фактичне положення конструкцій. За умови правильного узгодження систем координат результати обох методів можуть використовуватися в єдиному геопросторовому проєкті.

Де застосовуються інженерні тахеометри?

Завдяки високій точності, універсальності та широкому вибору програмних функцій інженерні тахеометри застосовуються практично в усіх галузях, пов'язаних із визначенням просторового положення об'єктів, контролем геометрії та виконанням геодезичних вимірювань.

• Топографія та картографування — топографічне знімання територій, визначення координат ситуації та рельєфу, створення цифрових топографічних планів.
• Землеустрій і кадастр — встановлення та відновлення меж земельних ділянок, виконання кадастрових вимірювань, визначення координат межових знаків.
• Інженерно-геодезичні вишукування — розвиток геодезичного обґрунтування, визначення координат опорних точок та підготовка вихідних даних для проєктування.
• Будівництво будівель і споруд — винос осей, фундаментів, колон, стін, конструктивних елементів та інших проєктних координат у натуру.
• Виконавче знімання — визначення фактичного положення збудованих конструкцій та перевірка їхньої відповідності проєктній документації.
• Дорожнє будівництво — розмічування трас, визначення положення дорожніх елементів, знімання поперечних профілів та контроль земляних робіт.
• Інженерні мережі — знімання трубопроводів, колодязів, кабельних трас, опор, комунікацій та інших об'єктів інфраструктури.
• Промислове будівництво — геодезичне забезпечення монтажу обладнання, контролю просторового положення конструкцій та інженерних систем.
• Гірнича промисловість — знімання кар'єрів, уступів, укосів, промислових територій і визначення об'ємів гірничих та земляних робіт.
• Реконструкція та реставрація — обмірювання будівель, фасадів, архітектурних елементів та підготовка просторових даних для проєктування.
• Геодезичний моніторинг — періодичні контрольні вимірювання положення конструкцій і споруд за відповідною методикою спостережень.

Як вибрати інженерний тахеометр?

Вибір інженерного тахеометра повинен починатися з аналізу професійних завдань, які необхідно виконувати. Прилади різних виробників можуть суттєво відрізнятися точністю вимірювань, дальністю роботи, конструкцією оптичної системи, можливостями програмного забезпечення, засобами зв'язку, автономністю та вартістю.

Необхідна точність вимірювань

Для типових топографічних і землевпорядних робіт можуть підходити тахеометри з кутовою точністю 3″ або 5″, якщо це відповідає вимогам до результатів. Для складних інженерних вимірювань, відповідального будівельного розмічування та розвитку точних геодезичних мереж доцільно розглядати прилади з точністю 1″ або 2″. Остаточний вибір повинен враховувати допустимі похибки та методику виконання конкретних робіт.

Дальність і точність далекоміра

Важливо оцінювати максимальну дальність вимірювань із геодезичною призмою та без відбивача, точність визначення відстаней у різних режимах, швидкість отримання результатів і характеристики лазерного променя. Для роботи з фасадами, промисловими спорудами та недоступними точками особливе значення мають можливості безвідбивачевого далекоміра.

Програмне забезпечення та операційна система

Для повсякденних геодезичних завдань може бути достатньо стандартного вбудованого ПЗ. Якщо робота передбачає складні розмічувальні операції, використання CAD-креслень, цифрових моделей поверхонь або розвинених координатних обчислень, доцільно звернути увагу на тахеометри з Windows чи Android. Важливо перевіряти не лише тип операційної системи, а й фактичні можливості встановленого програмного забезпечення.

Оптика, центрування та ергономіка

Якість оптики, зручність наведення, плавність роботи механізмів, тип центрира, конструкція дисплея та клавіатури безпосередньо впливають на продуктивність оператора. Для інтенсивної польової експлуатації важливими є також ергономіка корпусу, доступність органів керування, маса приладу та зручність транспортування.

Захист, автономність і технічна підтримка

Інженерні тахеометри призначені для професійної роботи в різноманітних погодних умовах, тому необхідно враховувати клас пиловологозахисту, робочий температурний діапазон, автономність акумулятора та доступність змінних батарей. Для довгострокової експлуатації важливими є можливість технічного обслуговування, перевірки точності, юстування, ремонту та отримання необхідних запасних частин.

Геодезичні аксесуари та комплектація тахеометра

Для повноцінної роботи інженерного тахеометра необхідне правильно підібране допоміжне обладнання. Залежно від характеру вимірювань використовуються геодезичні штативи, призми, мініпризми, відбивні плівки, віхи, трегери, центрира та інші аксесуари. Їхня якість і сумісність мають важливе значення для забезпечення точності та стабільності вимірювань.

Геодезичний штатив повинен забезпечувати надійну фіксацію приладу й достатню стійкість під час роботи. Для точного розмічування використовуються призми зі встановленими характеристиками, зокрема сталою відбивача. Геодезичні віхи можуть оснащуватися рівнями, точними наконечниками та кріпленнями для різних типів призм. Для складних інженерних робіт також застосовуються спеціалізовані відбивачі, кронштейни, настінні марки й інші допоміжні компоненти.

Склад стандартної комплектації залежить від виробника та моделі тахеометра. Перед придбанням доцільно перевірити наявність акумуляторів, зарядного пристрою, транспортного кейса, кабелів, програмних ліцензій та інших аксесуарів. Додаткове оснащення геодезичної бригади можна підібрати відповідно до конкретних вимірювальних завдань.

Купити інженерний тахеометр в інтернет-магазині GEOSHOP

В інтернет-магазині професійних геопросторових рішень GEOSHOP ви можете підібрати та купити інженерний електронний тахеометр для топографії, землеустрою, будівництва, інженерних вишукувань і геодезичного контролю. У каталозі представлені прилади різних виробників, класів точності й програмних платформ, що дозволяє вибрати обладнання відповідно до професійних вимог, умов експлуатації та бюджету.

Фахівці GEOSHOP допоможуть порівняти технічні характеристики тахеометрів, оцінити точність вимірювань, можливості далекомірів, конструктивні особливості та функціональність польового програмного забезпечення. Ми також допомагаємо підібрати сумісні геодезичні штативи, призми, відбивачі, віхи, акумулятори та інші аксесуари для організації повноцінного робочого місця геодезиста.

Під час вибору сучасного тахеометра важливо враховувати не лише вартість приладу, а й продуктивність, надійність, сумісність із наявними програмними системами та можливість довгострокового професійного використання. Правильно підібране обладнання допомагає скорочувати час польових вимірювань, підвищувати якість геодезичних результатів і забезпечувати ефективну реалізацію інженерних проєктів.
