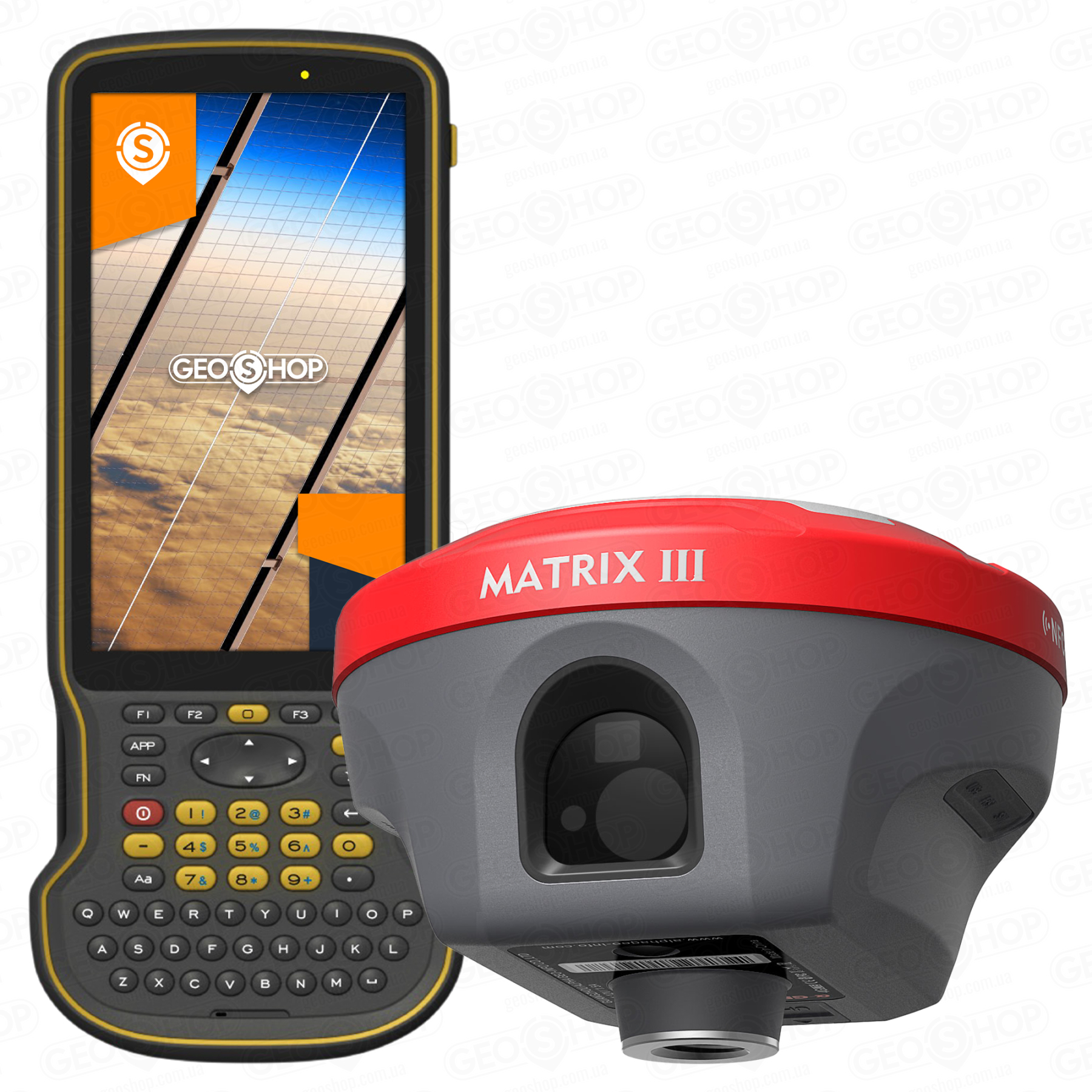

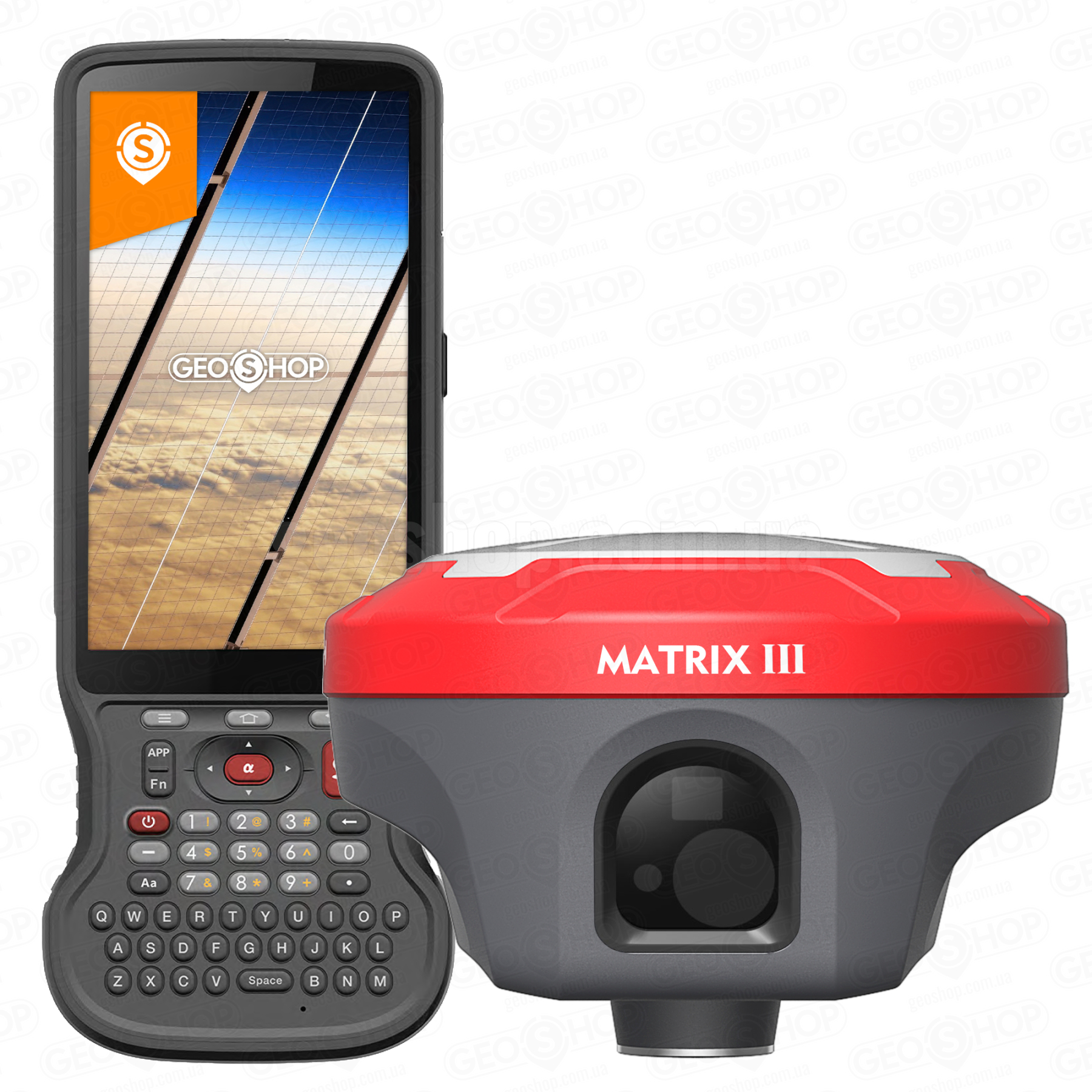

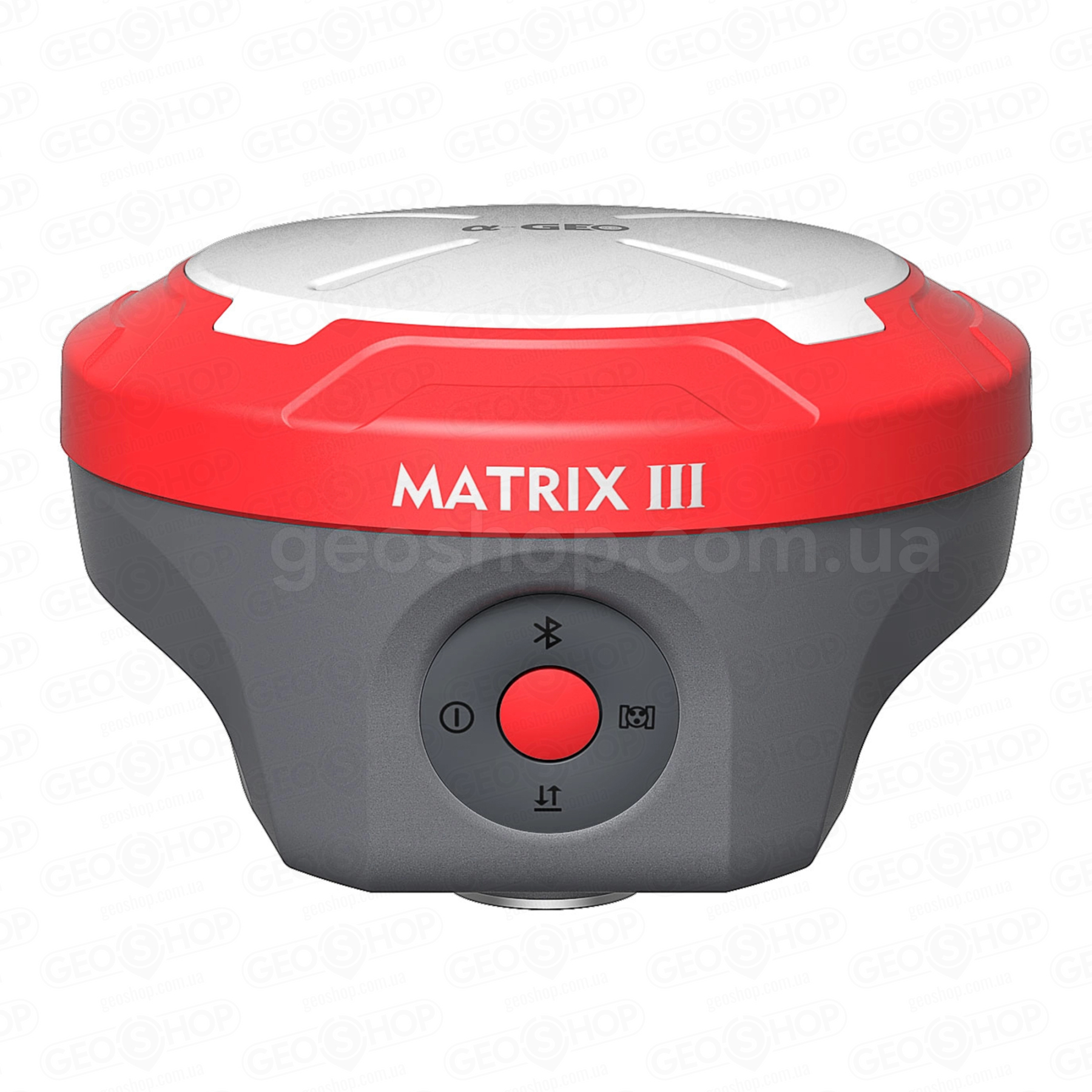

AlphaGEO Matrix III — комплект для роботи в RTK
AlphaGEO Matrix III — професійний комплект для високоточних геодезичних, землевпорядних, будівельних та інженерних робіт у режимі RTK. До складу рішення входять багатофункціональний GNSS-приймач із лазерним вимірюванням та AR-наведенням і захищений польовий контролер AlphaGEO A-Tab, який використовується для керування вимірюваннями, отримання поправок, роботи з картою та збереження польових даних.
Приймач поєднує 1408-канальне супутникове позиціонування, лазерне вимірювання недоступних точок на відстані до 100 м, доповнену реальність для винесення в натуру, компенсацію нахилу віхи до 120° і вбудований UHF-модем. Такий набір технологій дозволяє виконувати класичне RTK-знімання, розбивочні роботи та координування об'єктів, до яких неможливо або небезпечно підійти з геодезичною віхою.
Точне RTK-позиціонування
AlphaGEO Matrix III оснащений 1408-канальною GNSS-платою та приймає сигнали GPS, GLONASS, BeiDou, Galileo, QZSS, IRNSS і SBAS. Багатосистемна архітектура забезпечує повноцінне відстеження сучасних супутникових сигналів і допомагає підтримувати стабільне позиціонування за різних умов супутникової видимості.
У режимі RTK приймач забезпечує точність приблизно ±9 мм на 100 м по горизонталі та ±16 мм на 100 м по вертикалі. Під час роботи в мережевому RTK точність становить приблизно ±8,5 мм на 100 м по горизонталі та ±15,5 мм на 100 м по вертикалі.
Поправки можна отримувати від мережі постійно діючих базових станцій через NTRIP або від локальної GNSS-бази через вбудований UHF-модем. Matrix III підтримує роботу як ровер, база та приймач для статичних GNSS-спостережень.
Основні переваги комплекту AlphaGEO Matrix III
- готове рішення для RTK-знімання та винесення точок у натуру;
- 1408-канальна GNSS-плата з підтримкою основних супутникових систем;
- лазерне вимірювання недоступних точок на відстані до 100 м;
- 5 Мп камера для точного наведення лазера;
- окрема 5 Мп AR-камера для візуального пошуку проєктних точок;
- компенсація нахилу віхи до 120°;
- вбудований UHF-модем потужністю 1,5 Вт;
- підтримка мережевого RTK через NTRIP;
- вбудована пам'ять 64 ГБ із циклічним записом;
- захищений контролер AlphaGEO A-Tab із фізичною QWERTY-клавіатурою;
- 4G, Wi-Fi та Bluetooth для зв'язку й отримання RTK-поправок;
- захищене виконання приймача та контролера для польових умов.
Компенсація нахилу віхи до 120°
Вбудований 4D IMU-модуль дозволяє виконувати вимірювання без постійного приведення віхи у вертикальне положення. Система ініціалізується приблизно за 3 секунди, працює з частотою 400 Гц, не потребує калібрування та стійка до магнітних перешкод.
Оператор може встановити наконечник віхи безпосередньо на точку та нахилити приймач у зручний бік. Це спрощує знімання біля фасадів, огорож, дерев, траншей, припаркованого транспорту й інших перешкод. Заявлена точність вимірювання з нахиленою віхою становить до 2,5 см.

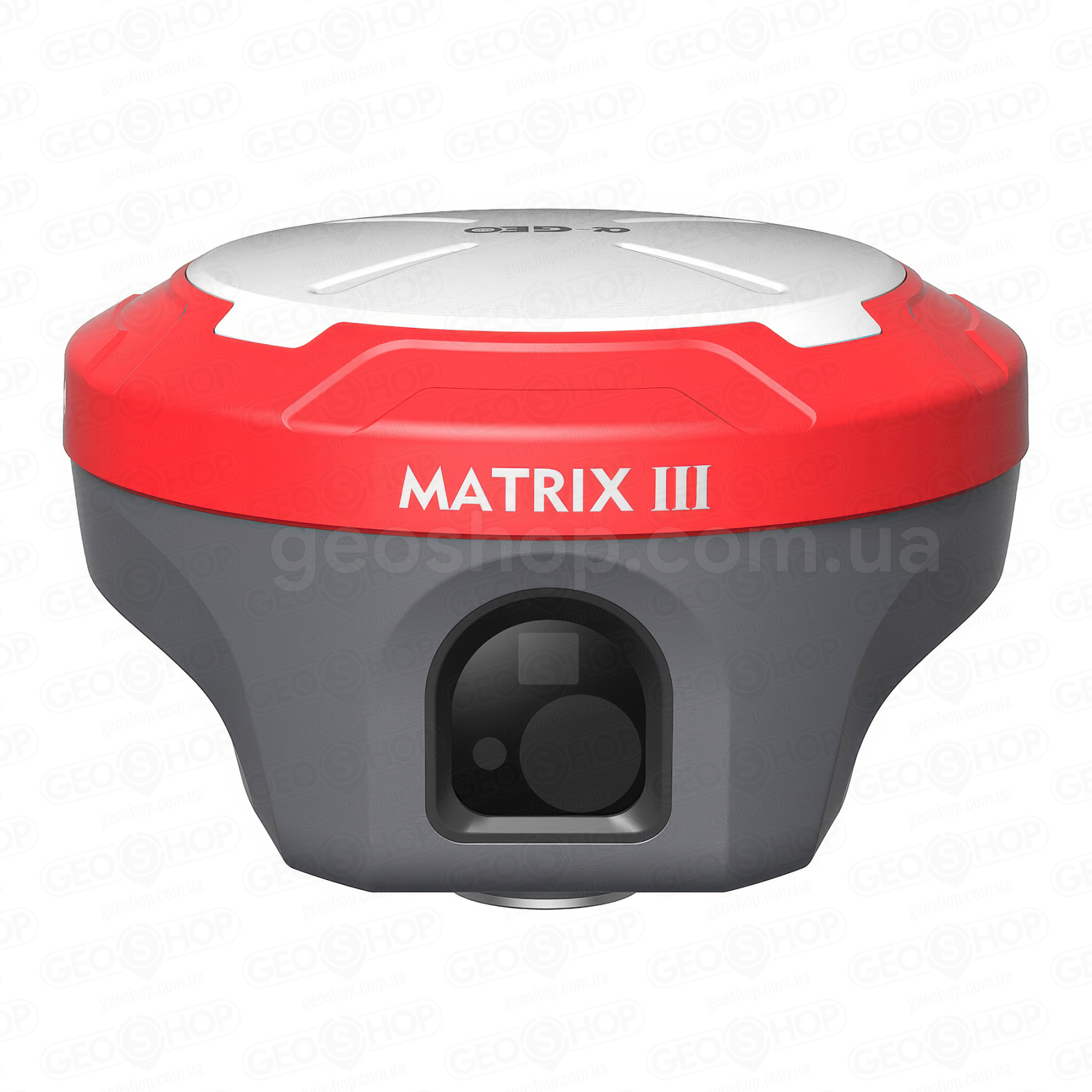

Лазерне вимірювання недоступних точок
Вбудований лазер дозволяє визначати координати точок, до яких неможливо, незручно або небезпечно підходити з геодезичною віхою. Це можуть бути фасади, паркани, кути будівель, стіни, укоси, колодязі, траншеї, бордюри, кромки дорожнього покриття та елементи інженерних мереж.
Дальність лазерного вимірювання становить від 0,05 до 100 м. Точність лазерного модуля відповідає приблизно ±12 мм на відстані 100 м. Допоміжна камера з роздільною здатністю 5 Мп передає зображення цілі на екран контролера та допомагає точно навести лазер навіть за освітленості нижче 500 люкс.
AR-наведення під час винесення в натуру
Окрема AR-камера використовується для швидкого пошуку проєктних точок. На екрані польового контролера оператор бачить реальне зображення місцевості та графічні підказки, які показують напрямок руху до точки винесення.
AR-наведення зменшує кількість зайвих переміщень уперед і назад та спрощує орієнтування на насичених будівельних майданчиках. Функція корисна під час винесення меж, будівельних осей, інженерних мереж, дорожніх елементів і великої кількості проєктних точок.
UHF-модем і мережевий RTK
Вбудований UHF-модем потужністю 1,5 Вт працює на приймання та передавання поправок у діапазоні 410–470 МГц. Приймач підтримує поширені радіопротоколи та може використовуватися в локальній схемі «база — ровер».
Для мережевого RTK поправки передаються через мобільний інтернет і протокол NTRIP. Matrix III також підтримує 4G, Wi-Fi, Bluetooth 5.2, USB Type-C і зовнішні інтерфейси для живлення, передавання даних та підключення обладнання.
Пам'ять, автономність і захист
Вбудована пам'ять обсягом 64 ГБ підтримує циклічне зберігання. За інтервалу запису 5 секунд накопичувач може зберігати сирі GNSS-спостереження протягом кількох років, автоматично видаляючи найстаріші файли після заповнення пам'яті.
Акумулятор місткістю 7000 мА·год забезпечує до 12 годин роботи в режимі RTK-ровера, до 7 годин у режимі бази та до 15 годин під час статичних спостережень. Підтримується швидке заряджання через USB Type-C.
Корпус із магнієвого сплаву відповідає класу захисту IP67, стандарту вібраційної стійкості MIL-STD-810G і витримує падіння з установленої віхи висотою до 2 м на бетонну поверхню.
Основні характеристики AlphaGEO Matrix III
| Тип обладнання |
GNSS RTK-приймач із лазером, AR-камерою та IMU |
| Кількість каналів |
1408 |
| Супутникові системи |
GPS, GLONASS, BeiDou, Galileo, QZSS, IRNSS, SBAS |
| Точність RTK |
по горизонталі — приблизно ±8 мм; по вертикалі — приблизно ±15 мм |
| Лазерне вимірювання |
від 0,05 до 100 м; приблизно ±12 мм на 100 м |
| Компенсація нахилу |
до 120°, точність до 2,5 см |
| Камери |
5 Мп для лазерного наведення та 5 Мп для AR-винесення |
| UHF-модем |
1,5 Вт, приймання та передавання |
| Зв'язок |
4G, Wi-Fi, Bluetooth 5.2, NTRIP |
| Пам'ять |
64 ГБ, циклічний запис |
| Автономність |
до 12 годин у режимі RTK-ровера |
| Захист |
IP67, MIL-STD-810G, падіння з віхи висотою до 2 м |
| Розміри |
129 × 129 × 99 мм |
| Вага |
менше 0,8 кг |

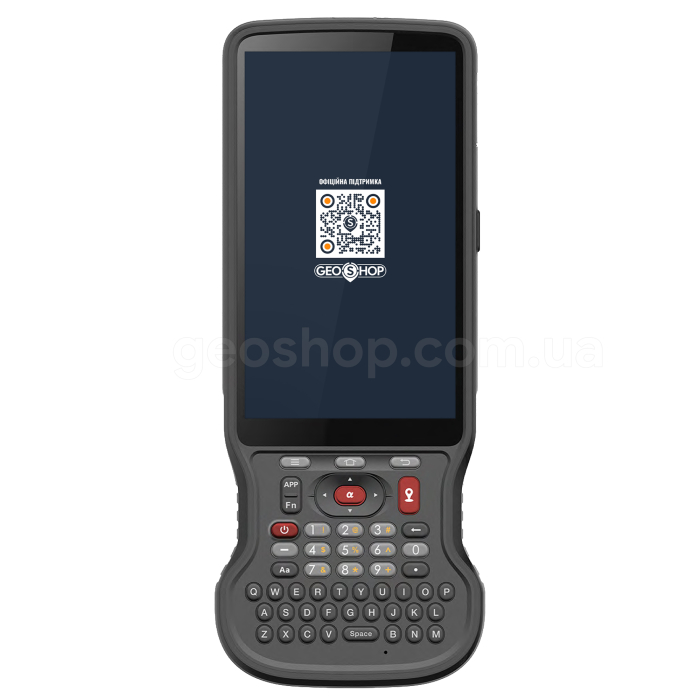

Польовий контролер AlphaGEO A-Tab
AlphaGEO A-Tab входить до складу RTK-комплекту та використовується для керування приймачем, налаштування знімання, отримання мережевих поправок, перегляду карти та креслень, введення польової інформації й збереження результатів вимірювань.
Контролер працює на базі Android 10 із підтримкою Google Services. Восьмиядерний процесор, 6 ГБ оперативної та 128 ГБ вбудованої пам'яті забезпечують стабільну роботу польового програмного забезпечення, картографічних матеріалів, CAD-креслень і великих проєктів.
Фізична англійська QWERTY-клавіатура спрощує введення назв точок, кодів, висот та числових значень. Контролером зручно користуватися у рукавичках і за несприятливих погодних умов, коли робота лише із сенсорним екраном може бути складною.
Вбудований 4G-модем дозволяє отримувати RTK-поправки через NTRIP без використання окремого смартфона або мобільного роутера. Для зв'язку з Matrix III використовується Bluetooth, а Wi-Fi забезпечує доступ до мережі та обмін файлами.
Акумулятор місткістю 9000 мА·год забезпечує до 22 годин автономної роботи. Корпус відповідає класу захисту IP68, витримує падіння з висоти до 1,5 м і розрахований на експлуатацію за температури від -20°C до +65°C.
Комплектація AlphaGEO A-Tab
- польовий контролер AlphaGEO A-Tab;
- зарядний пристрій;
- кабель USB Type-C;
- стилус;
- ремінець для руки.
Характеристики AlphaGEO A-Tab
| Тип пристрою |
захищений польовий контролер |
| Операційна система |
Android 10 із підтримкою Google Services |
| Процесор |
MediaTek MT6769, 8 ядер, до 2,0 ГГц |
| Оперативна пам'ять |
6 ГБ |
| Вбудована пам'ять |
128 ГБ eMMC |
| Дисплей |
5,5″, IPS LTPS LCD, 1920 × 1080 пікселів |
| Яскравість дисплея |
550 ніт |
| Захисне скло |
Gorilla Glass |
| Клавіатура |
фізична англійська QWERTY-клавіатура |
| Мобільний зв'язок |
4G LTE |
| Wi-Fi |
дводіапазонний, 2,4 та 5 ГГц |
| Bluetooth |
Bluetooth 5.0 |
| NFC |
так |
| Вбудований GNSS |
GPS, GLONASS, BeiDou |
| Камера |
13 Мп, автофокус і спалах |
| Дротовий інтерфейс |
USB Type-C із підтримкою OTG |
| Акумулятор |
9000 мА·год |
| Час автономної роботи |
до 22 годин |
| Клас захисту |
IP68 |
| Стійкість до падіння |
з висоти до 1,5 м |
| Температура роботи |
від -20°C до +65°C |
| Розміри |
226 × 90 × 17 мм |
| Вага |
436 г |
Польове програмне забезпечення AlphaGEO SurPro 6.0
Для керування GNSS-приймачем і виконання польових робіт використовується програмне забезпечення AlphaGEO SurPro 6.0. Воно дозволяє створювати проєкти, налаштовувати системи координат, підключатися до RTK-мереж, виконувати знімання та винесення в натуру.
Програма підтримує роботу з точками, лініями, дугами, поверхнями, CAD-кресленнями, дорожніми елементами та іншими проєктними даними. Зображення з камер Matrix III використовується безпосередньо в інтерфейсі програмного забезпечення для наведення лазера та пошуку точок за допомогою доповненої реальності.
Для яких робіт підходить комплект
- топографічне та кадастрове знімання;
- визначення і відновлення меж земельних ділянок;
- винесення проєктних точок та будівельних осей у натуру;
- виконавче знімання будівель, споруд та інженерних мереж;
- дорожні й інженерно-геодезичні роботи;
- знімання фасадів, огорож та інших недоступних об'єктів лазером;
- контроль благоустрою та елементів інфраструктури;
- створення і згущення геодезичних мереж;
- статичні GNSS-спостереження.
Готовий комплект для роботи в RTK
Ця позиція сформована як повноцінний комплект для польової роботи, а не як окремий GNSS-приймач. AlphaGEO Matrix III і контролер AlphaGEO A-Tab утворюють узгоджену систему для отримання поправок, керування вимірюваннями, перегляду карти, введення польових даних і збереження результатів.
Завдяки наявності захищеного контролера та необхідних аксесуарів користувач отримує готове рішення для RTK-знімання і винесення в натуру. Повний перелік усіх компонентів поставки наведений в окремій вкладці «Комплектація».
