CHCNAV i76 — комплект для роботи в RTK + підписка mAgri.RTK GEO 365

CHCNAV i76 — комплект для роботи в RTK + підписка mAgri.RTK GEO 365

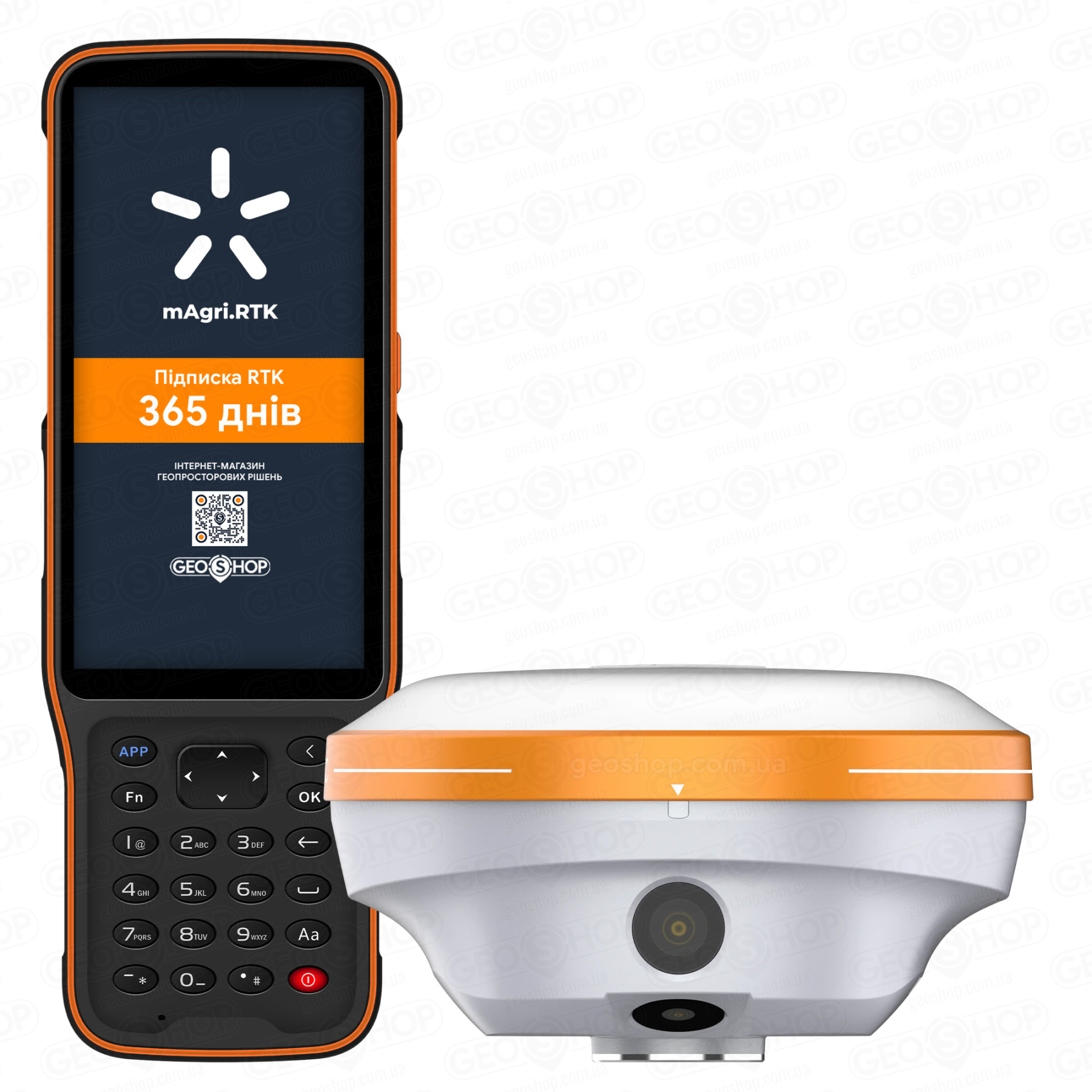

CHCNAV i76 + mAgri.RTK GEO 365 — готовий професійний комплект із річним доступом до мережевих RTK-поправок для високоточного GNSS RTK-знімання, візуального виносу проєктних точок у натуру та виконання інженерно-геодезичних робіт. В основі комплекту — компактний 1408-канальний GNSS-приймач із технологією iStar 2.0, двома ширококутними камерами, інерціальною системою Ultra-IMU п'ятого покоління та підтримкою доповненої реальності CAD AR Visual Stakeout.

До складу комплекту входять захищений польовий контролер CHCNAV HCE600, ліцензійне програмне забезпечення LandStar 8 для Android, композитна телескопічна геодезична віха, необхідні аксесуари та підписка Київстар mAgri.RTK GEO 365 на 365 календарних днів для однієї одиниці обладнання. Така конфігурація створює повноцінну геодезичну систему для топографічного знімання, землеустрою, будівництва, інженерних вишукувань і розмічувальних робіт.

Особливістю CHCNAV i76 є поєднання високої точності, сучасних візуальних технологій та надзвичайно компактної конструкції. Приймач важить лише 450 г і має розміри Ø106 × 55,6 мм, завдяки чому легко розміщується на долоні. Вбудовані камери забезпечують візуальну навігацію, а інерціальна система дозволяє виконувати вимірювання з нахиленою віхою до 60°. Захист IP68, ударостійкий корпус та автономність до 17 годин роблять прилад зручним для інтенсивної експлуатації в польових умовах.

Високоточне GNSS-позиціонування з технологією iStar 2.0

CHCNAV i76 оснащений 1408-канальним GNSS-модулем із підтримкою основних глобальних і регіональних супутникових систем GPS, GLONASS, Galileo, BeiDou, QZSS, NavIC та SBAS. Використання багаточастотних сигналів забезпечує надійне визначення координат, швидку ініціалізацію фіксованого RTK-рішення та стабільну роботу в різноманітних умовах супутникового приймання.

Приймач обладнаний GNSS-антеною четвертого покоління з технологією air-medium, яка оптимізує приймання супутникових сигналів. У поєднанні з фірмовим алгоритмом CHCNAV iStar 2.0 вона допомагає зменшувати вплив багатопроменевого поширення сигналів та іоносферних перешкод. За даними виробника, у випробуваних умовах підвищеної сонячної активності надійність отримання фіксованого RTK-рішення перевищує 96%.

Точність RTK-позиціонування становить ±(8 мм + 1 ppm) RMS у плані та ±(15 мм + 1 ppm) RMS за висотою. Час ініціалізації за належних умов — менш ніж 10 секунд, а заявлена надійність ініціалізації перевищує 99,9%. Крім роботи в RTK, CHCNAV i76 підтримує статичні спостереження, кінематичне знімання з подальшою обробкою PPK та інші професійні режими супутникового позиціонування.

Основні переваги комплекту CHCNAV i76

• готове рішення для професійного RTK-знімання з контролером HCE600 та ліцензійним LandStar 8;
• річна підписка Київстар mAgri.RTK GEO 365 — мережеві RTK-поправки для одного GNSS-приймача протягом 365 календарних днів;
• отримання поправок через мобільний інтернет контролера та протокол NTRIP без встановлення власної базової станції;
• 1408 GNSS-каналів із підтримкою основних глобальних і регіональних супутникових систем;
• технологія iStar 2.0 та GNSS-антена четвертого покоління;
• точність RTK ±(8 мм + 1 ppm) RMS у плані;
• дві ширококутні камери по 2 Мп для візуального виносу та навігації;
• технологія CAD AR Visual Stakeout із графічними підказками в доповненій реальності;
• інерціальна система Ultra-IMU п'ятого покоління з автоматичною компенсацією нахилу до 60°;
• частота оновлення IMU 200 Гц, робота без ручного калібрування;
• надзвичайно компактний корпус діаметром лише 106 мм;
• маса приймача лише 450 г;
• захист IP68 та ударостійкість IK08;
• стійкість до падіння з геодезичної віхи висотою до 2 м;
• до 17 годин автономної роботи в режимі RTK-ровера без камер;
• вбудований UHF-радіомодем із технологією DistLink;
• Wi-Fi, Bluetooth 5.4, NFC та USB Type-C;
• професійний Android-контролер із мобільним інтернетом 4G LTE;
• геодезична віха, транспортний кейс та необхідні аксесуари в комплекті.

Візуальний винос проєкту в натуру з CAD AR

Однією з найважливіших переваг CHCNAV i76 є сучасна система візуального виносу проєктних точок у натуру з використанням технології доповненої реальності CAD AR Visual Stakeout. На відміну від традиційних методів, коли геодезист орієнтується за числовими значеннями відстаней і напрямків на екрані контролера, i76 дозволяє бачити проєктні елементи безпосередньо на зображенні навколишнього середовища.

Дві ширококутні камери з роздільною здатністю по 2 Мп та кутом огляду приблизно 95° забезпечують передавання зображення для візуальної навігації. Програмне забезпечення LandStar 8 поєднує дані GNSS, IMU та камер, відображаючи графічні підказки, проєктні лінії й напрямки руху до потрібної точки. Завдяки цьому оператор може швидше визначати правильний маршрут і уникати зайвих переміщень майданчиком.

За даними CHCNAV, застосування CAD AR може підвищувати продуктивність розмічувальних робіт до 40% залежно від умов і характеру завдань. Технологія особливо корисна під час винесення фундаментів, осей будівель, дорожніх елементів, трубопроводів, інженерних мереж та інших об'єктів зі складною геометрією.

Система підтримує технологію VPT (Virtual Pole Tip), яка допомагає правильно відображати положення віртуального наконечника віхи відносно проєктної точки. Візуальні підказки роблять роботу зрозумілішою та дозволяють ефективніше виконувати розмічування навіть на великих і складних будівельних майданчиках.

Ultra-IMU п'ятого покоління — вимірювання з нахилом до 60°

CHCNAV i76 обладнаний інерціальною системою Ultra-IMU п'ятого покоління, яка дозволяє виконувати координатні вимірювання без необхідності постійно утримувати геодезичну віху у вертикальному положенні. Автоматична компенсація нахилу працює в діапазоні від 0° до 60° та не потребує ручної ініціалізації або регулярного калібрування перед виконанням вимірювань.

Інерціальний модуль працює з частотою оновлення 200 Гц та забезпечує швидке відстеження положення приймача. Завдяки стійкості до магнітних завад система може ефективно використовуватися поблизу металевих конструкцій, транспортних засобів, огорож та промислового обладнання. За даними виробника, нове покоління Ultra-IMU підвищує точність компенсації нахилу до 30% порівняно з попередніми технологічними рішеннями.

Використання нахиленої віхи значно спрощує знімання точок біля стін будівель, під навісами, поблизу дерев, уздовж огорож, на укосах та у важкодоступних місцях. Геодезист може виконувати вимірювання без незручного вирівнювання віхи, скорочуючи час перебування на кожній точці й підвищуючи продуктивність роботи.

Заявлена виробником точність компенсації нахилу може залишатися в межах 3 см за відповідних умов вимірювання. Додаткова горизонтальна похибка, пов'язана з нахилом віхи, зазвичай становить менш ніж 8 мм + 0,3 мм на кожен градус нахилу в діапазоні до 30°.

Мережевий RTK, UHF DistLink та сучасні засоби зв'язку

CHCNAV i76 підтримує різні способи отримання диференціальних поправок, що дозволяє використовувати приймач як у мережевому RTK, так і у власній системі база–ровер. Для підключення до мереж постійно діючих референцних GNSS-станцій використовується протокол NTRIP. Мобільний інтернет може надаватися польовим контролером CHCNAV HCE600, оснащеним вбудованим 4G LTE-модемом.

Приймач обладнаний вбудованим UHF-радіомодемом із підтримкою приймання та передавання поправок у діапазоні 410–470 МГц. Потужність радіопередавача становить 0,5 або 1 Вт. Фірмова технологія DistLink оптимізує передавання диференціальних даних та забезпечує типову дальність радіозв'язку до 6 км, а за оптимальних умов — до 15 км. Підтримуються протоколи CHC, DistLink, Transparent, TT450 та Satel, що розширює можливості використання приймача із сумісним геодезичним обладнанням.

Для бездротового зв'язку CHCNAV i76 використовує Bluetooth 5.4, двохдіапазонний Wi-Fi 2,4/5 ГГц та NFC для швидкого сполучення із сумісними пристроями. Порт USB Type-C забезпечує заряджання акумулятора, передавання даних та оновлення програмного забезпечення. Внутрішня пам'ять обсягом 8 ГБ дозволяє записувати супутникові спостереження для подальшої обробки, а підтримка форматів RTCM, CMR, RINEX і NMEA забезпечує сумісність із поширеними геодезичними робочими процесами.

Компактний корпус, захист IP68 та автономність до 17 годин

CHCNAV i76 розроблений для максимальної зручності щоденної польової роботи. Приймач має надзвичайно компактні розміри Ø106 × 55,6 мм та масу лише 450 г. За даними виробника, така конструкція приблизно на 40% легша та на 50% компактніша за типові рішення, використані для порівняння. Невелика маса зменшує навантаження на геодезичну віху, полегшує транспортування комплекту та робить тривалі вимірювання менш виснажливими для оператора.

Корпус приймача відповідає класу захисту IP68 та має ударостійкість IK08. Біоміметична конструкція корпусу забезпечує механічну міцність, а сапфірове захисне скло об'єктивів підвищує їхню стійкість до пошкоджень. CHCNAV i76 витримує падіння з установленої геодезичної віхи висотою до 2 метрів відповідно до умов випробувань виробника та розрахований на експлуатацію за температури від -40°C до +65°C.

Вбудований літій-іонний акумулятор ємністю 4900 мА·год забезпечує до 17 годин роботи в режимі RTK-ровера без використання камер, до 10 годин під час візуального виносу, до 22 годин статичних спостережень та до 8–10 годин роботи в режимі UHF-базової станції залежно від протоколу. Повне заряджання через USB Type-C займає приблизно 4,5 години. Така автономність дозволяє виконувати повноцінний робочий день польових вимірювань без необхідності часто заряджати приймач.

Технічні характеристики GNSS-приймача CHCNAV i76

Точність GNSS-вимірювань залежить від супутникової геометрії, умов спостереження, багатопроменевого поширення сигналів, атмосферних факторів та якості диференціальних поправок. Частина супутникових сигналів і функцій підтримується після відповідного оновлення прошивки. Дальність UHF-зв'язку залежить від рельєфу, перешкод, налаштувань радіомодема та умов поширення радіосигналу.

Польовий контролер CHCNAV HCE600 у комплекті

CHCNAV HCE600 — професійний захищений польовий контролер для керування GNSS-приймачами, виконання геодезичного знімання, розмічувальних робіт та збирання просторових даних. Завдяки операційній системі Android і підтримці спеціалізованого програмного забезпечення LandStar 8 контролер забезпечує зручну взаємодію з CHCNAV i76 безпосередньо в польових умовах.

Контролер оснащений сенсорним дисплеєм діагоналлю 5,5 дюйма з роздільною здатністю 1440 × 720 пікселів та яскравістю 600 кд/м². Захисне скло DragonTrail підвищує стійкість екрана до подряпин, а поєднання сенсорного керування та фізичної алфавітно-цифрової клавіатури забезпечує швидке введення координат, кодів точок, висот та інших геодезичних даних.

В основі HCE600 лежить восьмиядерний процесор MediaTek MT8768 із частотою до 2,0 ГГц. Контролер має 3 ГБ оперативної пам'яті та 32 ГБ вбудованої пам'яті з можливістю розширення за допомогою карти microSDHC. Це забезпечує необхідну продуктивність для роботи з польовими проєктами, координатними даними, CAD-кресленнями та цифровими картами.

Вбудований 4G LTE-модем дозволяє використовувати мобільний інтернет для підключення до мереж RTK-поправок за протоколом NTRIP. Bluetooth 5.0, Wi-Fi 2,4/5 ГГц та NFC забезпечують взаємодію із сумісними пристроями. Завдяки цьому комплект CHCNAV i76 із контролером HCE600 може працювати в мережевому RTK без використання додаткового смартфона або зовнішнього мобільного маршрутизатора.

Корпус HCE600 відповідає класу захисту IP68 та вимогам MIL-STD-810H. Пристрій витримує падіння з висоти до 1,5 м за визначених умов випробувань і розрахований на роботу за температури від -30°C до +60°C. Акумулятор ємністю 8000 мА·год забезпечує до 14 годин автономної роботи, а маса контролера становить лише 408 г. За допомогою комплектного тримача контролер зручно закріплюється на геодезичній вісі.

Характеристики CHCNAV HCE600

Система та продуктивність
Операційна система	Android 10
Процесор	MediaTek MT8768, 8 ядер, до 2,0 ГГц
Оперативна пам'ять	3 ГБ RAM
Вбудована пам'ять	32 ГБ
Карта пам'яті	microSDHC до 128 ГБ
Дисплей і керування
Тип дисплея	5,5" IPS LTPS, сенсорний
Роздільна здатність	1440 × 720, HD+
Яскравість	600 кд/м²
Захисне скло	DragonTrail
Клавіатура	Фізична алфавітно-цифрова
Комунікації
Мобільний зв'язок	4G LTE, WCDMA, GSM
SIM-карта	Nano-SIM
Wi-Fi	2,4 / 5 ГГц, 802.11 a/b/g/n/ac
Bluetooth	5.0
NFC	Так
USB	Type-C, OTG
Датчики та мультимедіа
Вбудований GNSS	45 каналів, GPS, GLONASS, BeiDou, Galileo
Автономна GNSS-точність	2–5 м HRMS за належних умов
Камера	13 Мп, автофокус, спалах
Датчики	Акселерометр, гіроскоп, електронний компас, датчик освітлення
Мультимедіа	Динамік, мікрофон
Живлення та конструкція
Акумулятор	Li-ion, 8000 мА·год
Автономність	До 14 год
Час заряджання	Близько 4 год
Захист	IP68
Ударостійкість	MIL-STD-810H, падіння до 1,5 м
Робоча температура	Від -30°C до +60°C
Розміри	224 × 80 × 15,4 мм
Маса	408 г
Програмне забезпечення
Польове ПЗ у комплекті	Ліцензійний CHCNAV LandStar 8 для Android

RTK-підписка Київстар mAgri.RTK GEO 365 у комплекті

mAgri.RTK GEO 365 — річна підписка на мережеві RTK-корекції, яка входить до комплектації CHCNAV i76 та забезпечує доступ до сервісу протягом 365 календарних днів для однієї одиниці обладнання. Поправки надходять через мобільний інтернет за протоколом NTRIP. Польовий контролер CHCNAV HCE600 із вбудованим 4G LTE-модемом отримує дані мережі й передає їх GNSS-приймачу i76 для високоточного визначення координат у режимі реального часу.

Мережева RTK-технологія використовує спостереження постійно діючих референцних GNSS-станцій та формує корекцію для поточного розташування користувача. Завдяки цьому геодезист може виконувати топографічне знімання, землеустрій, винос проєкту в натуру та інші роботи на різних об'єктах без придбання, транспортування й встановлення власної базової станції. Для підключення потрібні налаштований доступ до сервісу та стабільне інтернет-з'єднання контролера.

За сприятливих умов спостережень, належного налаштування та стабільного зв'язку заявлена точність позиціонування становить до 2,5 см. Фактична точність залежить від геометрії супутників, наявності перешкод, стану атмосфери, якості мобільного інтернету й вибраної системи координат. Підписка розрахована на регулярну професійну роботу протягом року без необхідності щомісячного продовження доступу до RTK-корекцій.

Переваги підписки mAgri.RTK GEO 365

• доступ до мережевих RTK-корекцій протягом 365 календарних днів;
• використання сервісу з однією одиницею GNSS-обладнання;
• підключення через мобільний інтернет і стандартний протокол NTRIP;
• підтримка форматів поправок RTCM і сумісних GNSS-приймачів;
• робота без розгортання власної базової станції на кожному об'єкті;
• мережева корекція на основі даних кількох референцних станцій;
• підтримка УСК-2000, місцевих систем координат, СК-63, UTM та WGS 84;
• цілодобовий моніторинг мережевої інфраструктури сервісу;
• зручність для топографічного знімання, кадастрових, будівельних та інженерно-геодезичних робіт протягом року.

Основні характеристики mAgri.RTK GEO 365

Детальні умови послуги наведені на сторінці RTK-підписки mAgri.RTK GEO 365 в GEOSHOP. Підписка забезпечує доступ до RTK-корекцій; мобільний інтернет для їх отримання має бути доступний окремо. Фахівці GEOSHOP допоможуть налаштувати NTRIP-підключення та необхідні параметри координатної системи.

CHCNAV LandStar 8 — ліцензійне польове програмне забезпечення

Комплект CHCNAV i76 постачається з ліцензійним програмним забезпеченням LandStar 8 для Android. Це професійна платформа для керування GNSS-приймачем, виконання геодезичного знімання, виносу проєктних точок у натуру, налаштування координатних систем та роботи з просторовими даними. Програма встановлюється на польовий контролер HCE600 і забезпечує доступ до основних функцій комплекту через єдиний інтерфейс.

LandStar 8 підтримує створення польових проєктів, збереження та редагування координат, налаштування джерел диференціальних поправок, кодування об'єктів, роботу з точками, лініями, поверхнями та іншими елементами цифрової моделі місцевості. Геодезист може використовувати програмне забезпечення для топографічного знімання, розмічування, інженерних вимірювань і роботи з геопросторовими даними безпосередньо на об'єкті.

Однією з важливих особливостей LandStar 8 є графічний рушій MetaCAD, який дозволяє переглядати та використовувати креслення DWG і DXF на польовому контролері. Програма підтримує DXF-файли обсягом до 200 МБ, що зручно під час роботи зі складними будівельними та інженерними проєктами. Інструменти Quick Code прискорюють кодування характерних точок місцевості, допомагаючи формувати структуровані дані для подальшої камеральної обробки.

Підтримуються поширені формати обміну даними, зокрема SHP, DWG, DXF, KML, GPX, TIFF, JPG та MBTiles. Програмне забезпечення дозволяє працювати з растровими та векторними підкладками, координатними системами, моделями геоїда й бібліотеками кодів. Хмарні функції забезпечують можливість резервного копіювання проєктів та обміну даними за наявності відповідного підключення й доступу до сервісів.

Візуальний винос і доповнена реальність у LandStar 8

У поєднанні з CHCNAV i76 програмне забезпечення LandStar 8 підтримує Visual Navigation та CAD AR Visual Stakeout. Завдяки використанню двох камер приймача геодезист отримує можливість бачити навколишнє середовище з графічними підказками щодо положення проєктних точок, ліній та напрямків руху. Це значно спрощує орієнтування на місцевості, особливо під час роботи з великою кількістю проєктних елементів.

Програмне забезпечення поєднує дані GNSS, інерціальної системи Ultra-IMU та камер, забезпечуючи візуальний супровід вимірювань. Технологія VPT допомагає визначати положення наконечника віхи відносно проєктної точки, а графічні підказки дозволяють швидше знаходити необхідні координатні позиції. Такий підхід підвищує продуктивність розмічувальних робіт та робить використання сучасних GNSS-технологій більш наочним і зручним.

Сфери застосування комплекту CHCNAV i76 RTK

Поєднання компактної конструкції, високоточного GNSS-позиціонування, інерціальної системи Ultra-IMU та візуального виносу в доповненій реальності робить CHCNAV i76 універсальним інструментом для професійних геопросторових робіт. Комплект підходить для широкого спектра завдань у геодезії, будівництві, землеустрої та інженерних вишукуваннях.

• топографічне та інженерно-геодезичне знімання територій;
• землеустрій, кадастрові вимірювання, визначення та відновлення меж земельних ділянок;
• винос у натуру проєктних точок, ліній, осей будівель та інженерних споруд;
• розмічування фундаментів, будівельних конструкцій та елементів благоустрою;
• виконавче знімання будівель, споруд та інженерних комунікацій;
• дорожні роботи, знімання трас, узбіч, бордюрів, укосів та дорожньої інфраструктури;
• візуальний винос проєктних елементів із використанням CAD-креслень і доповненої реальності;
• знімання точок поблизу перешкод із компенсацією нахилу геодезичної віхи;
• визначення координат елементів інженерних мереж, колодязів, опор та інших об'єктів інфраструктури;
• геодезичні вимірювання на кар'єрах, промислових об'єктах і будівельних майданчиках;
• визначення просторового положення характерних точок для розрахунку об'ємів земляних робіт;
• збирання геопросторових даних для цифрових карт та геоінформаційних систем;
• статичні GNSS-спостереження та кінематичне знімання з подальшою обробкою PPK.

Готовий комплект для роботи в RTK

CHCNAV i76 RTK + mAgri.RTK GEO 365 — це повноцінна система для професійного геодезичного знімання, розмічування та роботи з просторовими даними з річним доступом до мережевих RTK-поправок. Високоточний GNSS-приймач із технологією iStar 2.0, інерціальною системою Ultra-IMU п'ятого покоління та двома камерами забезпечує ефективну роботу в польових умовах. Захищений контролер HCE600 із ліцензійним LandStar 8 дозволяє використовувати сучасні функції візуального виносу, працювати з CAD-кресленнями та виконувати широкий спектр геодезичних завдань.

Композитна телескопічна віха, тримач контролера, зарядні пристрої, кабелі та інші комплектні аксесуари забезпечують зручну організацію польових робіт. Для початку RTK-вимірювань необхідно налаштувати систему координат, створити польовий проєкт та підключити відповідне джерело диференціальних поправок. Підписка Київстар mAgri.RTK GEO 365 на 365 календарних днів входить до цього комплекту. Для отримання поправок необхідні активація послуги, налаштоване NTRIP-підключення та доступ до мобільного інтернету.

Чому варто купити CHCNAV i76 RTK із річною підпискою Київстар у GEOSHOP

В інтернет-магазині професійних геопросторових рішень GEOSHOP можна придбати комплект CHCNAV i76 із підпискою Київстар mAgri.RTK GEO 365 для геодезії, землеустрою, будівництва та інженерних вишукувань. Комплектація включає не лише сучасний високоточний GNSS-приймач, а й захищений польовий контролер HCE600, ліцензійне програмне забезпечення LandStar 8, телескопічну геодезичну віху, необхідні аксесуари та річний доступ до мережевих RTK-корекцій для щоденної професійної роботи.

Фахівці GEOSHOP допоможуть підібрати оптимальні налаштування обладнання, активувати підписку, налаштувати підключення NTRIP, вибрати систему координат та освоїти можливості CHCNAV i76. Поєднання сучасного геодезичного обладнання, професійного програмного забезпечення й технічної підтримки дозволяє ефективно використовувати комплект для традиційних GNSS-вимірювань, топографічного знімання та сучасних розмічувальних робіт із застосуванням доповненої реальності.
