Комплектація CHCNAV i85 — комплект для роботи в RTK + підписка mAgri.RTK GEO 365 – Що входить у комплект постачання?

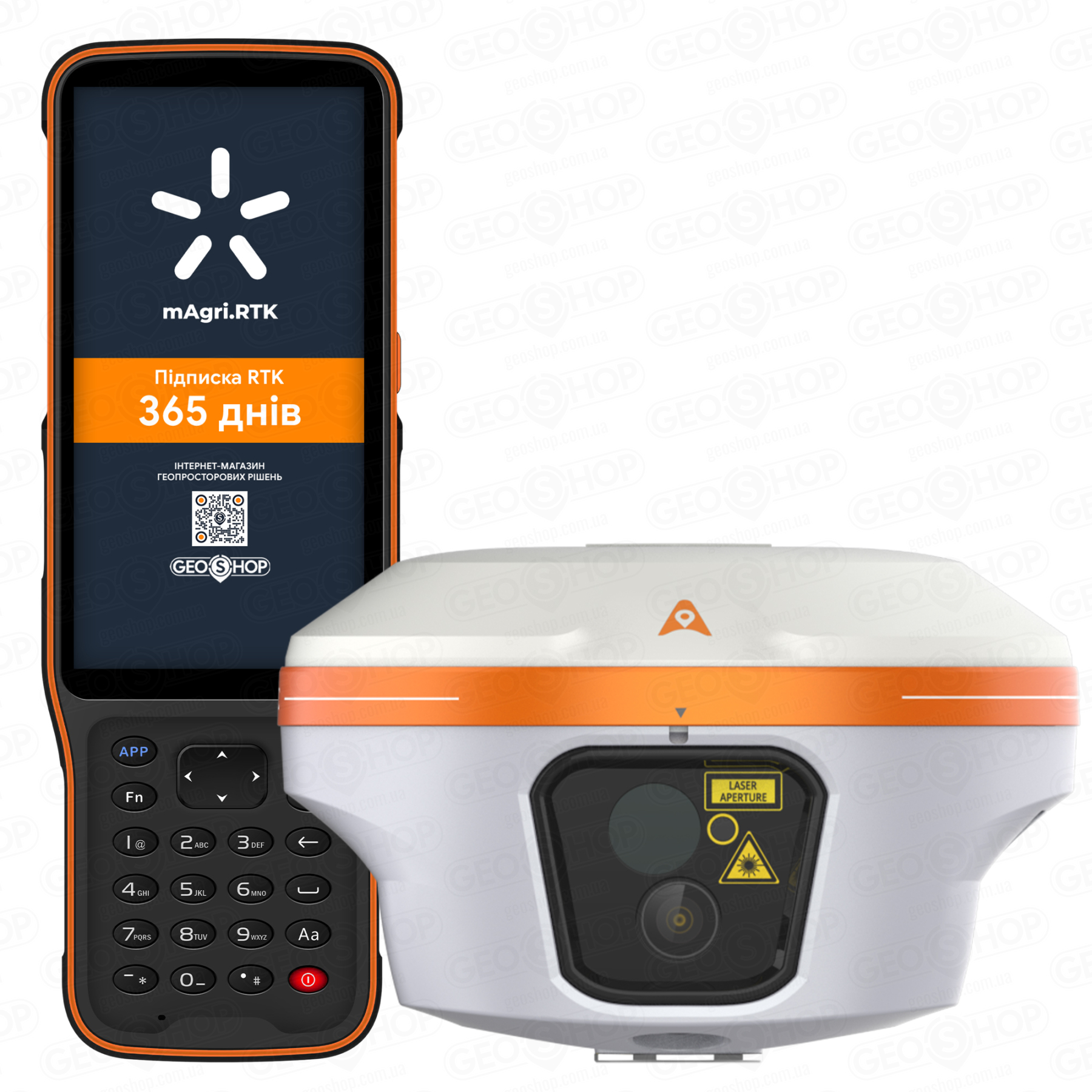

CHCNAV i85 — комплект для роботи в RTK + підписка mAgri.RTK GEO 365

CHCNAV i85 + mAgri.RTK GEO 365 — професійний комплект із річним доступом до мережевих RTK-поправок для високоточного GNSS RTK-знімання, лазерного вимірювання недоступних точок, візуального виносу проєкту в натуру та виконання інженерно-геодезичних робіт. В основі комплекту — сучасний 1892-канальний GNSS-приймач із зеленим лазерним далекоміром до 150 м, двома цифровими камерами, інерціальною системою AUTO-IMU 200 Гц та підтримкою супутникових поправок PointSky.

До складу комплекту входять захищений польовий контролер CHCNAV HCE600, ліцензійне програмне забезпечення LandStar 8 для Android, композитна телескопічна геодезична віха, тримач контролера, зарядні пристрої, необхідні аксесуари та підписка Київстар mAgri.RTK GEO 365 на 365 календарних днів. Це готове рішення для геодезистів, землевпорядників, інженерів і будівельних організацій, яке поєднує традиційні GNSS-вимірювання з сучасними технологіями лазерного знімання та доповненої реальності.

Завдяки інтеграції GNSS, IMU, лазера та камер CHCNAV i85 дозволяє визначати координати об'єктів без безпосереднього встановлення віхи на точці, працювати поблизу перешкод, швидко знаходити проєктні позиції та виконувати вимірювання з нахиленою віхою. Компактний корпус масою 800 г, захист IP68 і тривала автономність роблять приймач зручним для щоденної роботи в польових умовах. Підписка mAgri.RTK GEO 365 дозволяє отримувати мережеві поправки через мобільний інтернет контролера HCE600 за протоколом NTRIP без розгортання власної базової станції на об’єкті.

1892-канальне GNSS-позиціонування з технологією iStar

CHCNAV i85 оснащений високопродуктивним 1892-канальним GNSS-модулем, який забезпечує одночасне відстеження сигналів GPS, GLONASS, Galileo, BeiDou, QZSS, NavIC та супутникових систем диференціальної корекції SBAS. Підтримка великої кількості частот дозволяє використовувати сучасні навігаційні сигнали та забезпечувати надійне позиціонування в різних умовах спостереження.

Фірмова технологія CHCNAV iStar оптимізує обробку супутникових сигналів, підвищує стабільність RTK-рішення та допомагає зменшувати вплив іоносферних перешкод. Це особливо важливо під час роботи поблизу будівель, дерев та інших об'єктів, які частково обмежують огляд супутникового неба. Виробник також відзначає підвищену надійність фіксованого рішення в регіонах, де на якість спостережень впливає підвищена сонячна активність.

У режимі RTK горизонтальна точність становить ±(8 мм + 1 ppm) RMS, вертикальна — ±(15 мм + 1 ppm) RMS. Час ініціалізації за належних умов становить менш ніж 10 секунд, а заявлена надійність ініціалізації перевищує 99,9%. Крім RTK, приймач підтримує статичні вимірювання, PPK, високоточну статику, PPP та інші методи GNSS-позиціонування.

Основні переваги комплекту CHCNAV i85

• готове рішення для професійного RTK-знімання з контролером HCE600 та ліцензійним LandStar 8;
• 1892 GNSS-канали з підтримкою основних глобальних і регіональних супутникових систем;
• точність RTK ±(8 мм + 1 ppm) RMS у плані;
• зелений лазер класу 3R із дальністю вимірювання до 150 м за сприятливих умов;
• лазерне знімання з точністю 3 см на відстані 5 м та 5 см на відстані 10 м;
• дві камери 8 Мп і 2 Мп для візуального наведення та розмічувальних робіт;
• технологія AR Visual Stakeout із графічними підказками для виносу в натуру;
• автоматична компенсація нахилу віхи до 60° з AUTO-IMU 200 Гц;
• інтелектуальне наведення на лазерну ціль з автофокусуванням та масштабуванням зображення;
• підтримка PointSky для отримання супутникових поправок у регіонах доступності сервісу;
• вбудований UHF-радіомодем DistLink із дальністю до 15 км за оптимальних умов;
• до 20 годин роботи в режимі RTK-ровера без камер;
• компактний корпус масою 800 г із захистом IP68;
• захищений Android-контролер HCE600 із 4G LTE, Wi-Fi, Bluetooth та фізичною клавіатурою;
• композитна телескопічна віха, транспортний кейс та необхідні аксесуари в комплекті;
• підписка Київстар mAgri.RTK GEO 365 — мережеві RTK-поправки через NTRIP для однієї одиниці обладнання протягом 365 календарних днів.

Лазерне знімання недоступних точок до 150 метрів

Одна з головних особливостей CHCNAV i85 — інтегрований зелений лазерний далекомір, який дозволяє визначати тривимірні координати об'єктів без безпосереднього встановлення GNSS-віхи на вимірюваній точці. Максимальна дальність лазерного вимірювання сягає 150 м за сприятливих умов, що значно розширює можливості традиційного RTK-знімання.

Лазерна система працює спільно із супутниковим позиціонуванням, інерціальним модулем та цифровими камерами. На основі положення приймача, напрямку лазерного променя та виміряної відстані система розраховує просторові координати віддаленої точки. У режимі швидкого лазерного знімання заявлена точність становить 3 см на відстані 5 м і 5 см на відстані 10 м.

Технологія особливо ефективна під час знімання кутів будівель, фасадів, огорож, опор інженерних мереж, країв дорожнього покриття, укосів, траншей, водойм та інших об'єктів з обмеженим або небезпечним доступом. Оператор може залишатися на безпечній позиції та виконувати вимірювання без необхідності переходити через перешкоди або наближатися до потенційно небезпечних зон.

AUTO-IMU та візуальний винос у доповненій реальності

Інерціальна система AUTO-IMU з частотою оновлення 200 Гц забезпечує автоматичну компенсацію нахилу геодезичної віхи в діапазоні до 60°. Вона не потребує ручного калібрування перед кожним вимірюванням і стійка до магнітних завад. Геодезист може працювати з нахиленою віхою, зокрема поблизу стін, огорож, дерев, транспортних засобів та інших перешкод.

Дві цифрові камери з роздільною здатністю 8 Мп і 2 Мп забезпечують візуальне наведення та використання технологій доповненої реальності. Камера високої роздільної здатності підтримує інтелектуальне масштабування, що допомагає ідентифікувати віддалені точки та точніше наводити лазер. Автоматичне фокусування зменшує необхідність ручного налаштування зображення під час вимірювань.

Під час виносу проєкту в натуру оператор бачить на екрані контролера зображення навколишнього середовища з графічними підказками щодо розташування проєктної точки. Технологія VPT (Virtual Pole Tip) допомагає узгоджувати положення віртуального наконечника віхи з фактичною точкою розмічування. Це спрощує пошук потрібної позиції, скорочує кількість переміщень та підвищує продуктивність розмічувальних робіт.

PointSky — високоточне позиціонування через супутникові поправки

CHCNAV i85 підтримує технологію PointSky, яка дозволяє отримувати високоточні поправки через супутниковий канал L-band без обов'язкового використання локальної базової станції або мобільного інтернету. Такий режим розширює можливості виконання геодезичних робіт на віддалених територіях, де немає стабільного покриття стільникових мереж чи доступу до звичайної RTK-інфраструктури.

У режимі PointSky заявлена точність досягає 3 см у плані та 7 см за висотою (CEP95). Стандартний час збіжності становить менш ніж 10 хвилин, у визначених регіонах — менш ніж 3 хвилини, а за оптимальних умов може бути ще коротшим. Приймач також підтримує технологію Dual-Link, яка поєднує можливості супутникового передавання поправок та інтернет-з'єднання.

PointSky може бути корисним під час знімання великих земельних ділянок, лісових територій, кар'єрів, сільськогосподарських угідь та об'єктів віддаленої інфраструктури. Доступність сервісу, активація, покриття та умови його використання залежать від регіону й відповідного плану обслуговування. Підписка Київстар mAgri.RTK GEO 365, включена в цей комплект, працює через інтернет і протокол NTRIP та не є підпискою на супутниковий сервіс PointSky. Активація PointSky за потреби оформлюється окремо.

Мережевий RTK, UHF DistLink та засоби зв'язку

Для роботи в мережевому RTK комплект CHCNAV i85 використовує інтернет-з'єднання контролера HCE600 та протокол NTRIP. Включена підписка mAgri.RTK GEO 365 забезпечує доступ до поправок мережі Київстар протягом 365 календарних днів. Завдяки вбудованому 4G LTE-модему контролер може отримувати поправки від мережі постійно діючих референцних GNSS-станцій без окремого мобільного телефона або зовнішнього маршрутизатора. Для передавання даних потрібне доступне інтернет-з'єднання.

Приймач також має інтегрований UHF-радіомодем із підтримкою приймання та передавання поправок у діапазоні 410–470 МГц. Потужність передавача становить 0,5 або 1 Вт. Технологія DistLink забезпечує типову дальність радіозв'язку до 6 км та дозволяє досягати 15 км за оптимальних умов. Підтримуються протоколи CHC, DistLink, Transparent, TT450 і Satel.

Для обміну інформацією та підключення обладнання передбачені Wi-Fi, Bluetooth 4.2, NFC та USB Type-C. Приймач підтримує формати поправок RTCM 2.x, RTCM 3.x, CMR, протоколи NTRIP Client і NTRIP Caster, видавання NMEA 0183 та збереження GNSS-спостережень у внутрішній пам'яті обсягом 8 ГБ. Це дозволяє використовувати CHCNAV i85 як у мережевому RTK, так і в локальних системах база–ровер із сумісним обладнанням.

Надійна конструкція та тривала автономність

Корпус CHCNAV i85 має ступінь захисту IP68, розрахований на експлуатацію за температури від -40°C до +65°C та витримує падіння з установленої віхи висотою до 2 м відповідно до умов випробувань виробника. За компактних розмірів Ø134 × 86 мм приймач важить лише 800 г, що зменшує навантаження на оператора під час тривалих польових вимірювань.

Вбудований літій-іонний акумулятор ємністю 4900 мА·год забезпечує до 20 годин роботи в режимі RTK-ровера без використання камер, до 15 годин у режимах Laser Survey та Visual Stakeout, а також до 7,5 години роботи як UHF-база з DistLink або до 10 годин з іншими радіопротоколами. Повне заряджання займає приблизно 4,8 години. Фактична автономність залежить від температури, режимів роботи та використання бездротових модулів.

Технічні характеристики GNSS-приймача CHCNAV i85

Точність GNSS-вимірювань залежить від умов спостереження, супутникової геометрії, багатопроменевого поширення сигналів та якості поправок. Максимальна дальність лазера 150 м досягається за сприятливих умов освітлення й відбивної здатності поверхні. Заявлена точність лазерного знімання на відстанях 5–10 м не поширюється автоматично на максимальну дальність. Не спрямовуйте лазерний промінь в очі.

Польовий контролер CHCNAV HCE600 у комплекті

CHCNAV HCE600 — професійний захищений Android-контролер для керування GNSS-приймачем, виконання польових вимірювань, роботи з геодезичними проєктами та отримання RTK-поправок. Контролер оснащений сенсорним екраном діагоналлю 5,5 дюйма та фізичною алфавітно-цифровою клавіатурою, яка забезпечує швидке й зручне введення координат, кодів точок та інших даних.

Дисплей HD+ з роздільною здатністю 1440 × 720 пікселів, яскравістю 600 кд/м² та захисним склом DragonTrail дозволяє комфортно працювати з електронними картами, кресленнями й результатами вимірювань. Восьмиядерний процесор MediaTek MT8768 із частотою до 2,0 ГГц, 3 ГБ оперативної та 32 ГБ вбудованої пам'яті забезпечує продуктивність для повсякденних геодезичних завдань.

Вбудований мобільний модем 4G LTE, Bluetooth 5.0, двохдіапазонний Wi-Fi та NFC забезпечують зв'язок із GNSS-приймачем і мережевими RTK-сервісами. Контролер може використовувати мобільний інтернет для отримання диференціальних поправок за протоколом NTRIP, а також передавати результати вимірювань між польовим обладнанням та іншими пристроями.

Корпус HCE600 відповідає класу захисту IP68 та вимогам MIL-STD-810H, витримує падіння з висоти до 1,5 м за визначених умов випробувань. Вбудований акумулятор ємністю 8000 мА·год забезпечує до 14 годин автономної роботи, а маса контролера становить 408 г. Завдяки тримачу з комплекту пристрій зручно встановлюється на телескопічну геодезичну віху.

Характеристики CHCNAV HCE600

Система та продуктивність
Операційна система	Android 10
Процесор	MediaTek MT8768, 8 ядер, до 2,0 ГГц
Оперативна пам'ять	3 ГБ RAM
Вбудована пам'ять	32 ГБ
Карта пам'яті	microSDHC до 128 ГБ
Дисплей і керування
Тип дисплея	5,5" IPS LTPS, сенсорний
Роздільна здатність	1440 × 720, HD+
Яскравість	600 кд/м²
Захисне скло	DragonTrail
Клавіатура	Фізична алфавітно-цифрова
Комунікації
Мобільний зв'язок	4G LTE, WCDMA, GSM
SIM-карта	Nano-SIM
Wi-Fi	2,4 / 5 ГГц, 802.11 a/b/g/n/ac
Bluetooth	5.0
NFC	Так
USB	Type-C, OTG
Датчики та мультимедіа
Вбудований GNSS	45 каналів, GPS, GLONASS, BeiDou, Galileo
Автономна GNSS-точність	2–5 м HRMS за належних умов
Камера	13 Мп, автофокус, спалах
Датчики	Акселерометр, гіроскоп, електронний компас, датчик освітлення
Мультимедіа	Динамік, мікрофон
Живлення та конструкція
Акумулятор	Li-ion, 8000 мА·год
Автономність	До 14 год
Час заряджання	Близько 4 год
Захист	IP68
Ударостійкість	MIL-STD-810H, падіння до 1,5 м
Робоча температура	Від -30°C до +60°C
Розміри	224 × 80 × 15,4 мм
Маса	408 г
Програмне забезпечення
Польове ПЗ у комплекті	Ліцензійний CHCNAV LandStar 8 для Android

RTK-підписка Київстар mAgri.RTK GEO 365 у комплекті

mAgri.RTK GEO 365 — річна підписка на мережеві RTK-поправки, яка входить до складу комплекту CHCNAV i85. Сервіс забезпечує високоточне GNSS-позиціонування в режимі реального часу без придбання та встановлення власної базової станції на кожному об'єкті. Термін дії підписки становить 365 календарних днів для однієї одиниці сумісного обладнання.

Вбудований 4G LTE-модем польового контролера CHCNAV HCE600 дозволяє підключатися до інтернету та отримувати мережеві поправки за протоколом NTRIP. Програма LandStar 8 передає їх приймачу CHCNAV i85, який використовує поправки разом із супутниковими сигналами для визначення координат у режимі RTK. Після налаштування підключення геодезист може працювати на різних об'єктах без розгортання окремої базової станції.

Мережевий сервіс використовує дані постійно діючих референцних GNSS-станцій та формує поправки для поточного розташування користувача. За сприятливої супутникової геометрії, належного налаштування та стабільного інтернет-зв'язку заявлена точність позиціонування становить до 2,5 см. Фактична точність залежить від умов спостереження, приймання сигналів, доступності мережі та обраної системи координат.

Переваги підписки mAgri.RTK GEO 365

• 365 календарних днів доступу до мережевих RTK-поправок;
• підключення для однієї одиниці сумісного GNSS-обладнання;
• робота без власної базової станції на кожному об'єкті;
• отримання поправок через мобільний інтернет та стандартний протокол NTRIP;
• підтримка корекцій у форматі RTCM і доступних режимів мережевого RTK;
• підтримка поширених в Україні систем координат та висот;
• цілодобовий моніторинг інфраструктури мережі базових станцій;
• можливість контролю підключеного обладнання через особистий кабінет сервісу;
• зручне рішення для регулярних геодезичних, землевпорядних та будівельних робіт протягом року.

Характеристики підписки mAgri.RTK GEO 365

У цій комплектації передбачено саме доступ до мережевих RTK-поправок mAgri.RTK GEO 365. Послуга мобільного інтернету та SIM-карта не заявлені як складові цього комплекту. Дізнатися більше про умови послуги можна на сторінці RTK-підписки mAgri.RTK GEO 365.

CHCNAV LandStar 8 — ліцензійне польове програмне забезпечення

Комплект CHCNAV i85 постачається з ліцензійним програмним забезпеченням LandStar 8 для Android. Це професійна платформа для керування GNSS-приймачем, збирання координат, роботи з геодезичними проєктами, топографічного знімання, розмічування та виконання спеціалізованих інженерних вимірювань.

LandStar 8 має графічний інтерфейс, орієнтований на практичні потреби геодезистів. Програма дозволяє створювати польові проєкти, налаштовувати системи координат, керувати GNSS-підключеннями, вимірювати контрольні точки, виконувати топографічне знімання та винос проєктних елементів у натуру. Підтримуються операції з точками, лініями, поверхнями, дорожніми об'єктами та просторовими даними для ГІС.

Особливістю LandStar 8 є графічний рушій MetaCAD, який забезпечує роботу з кресленнями DWG та DXF безпосередньо в польовому контролері. Підтримуються DXF-файли обсягом до 200 МБ, що дозволяє використовувати складні проєктні матеріали під час знімання та розмічувальних робіт. Функція Quick Code спрощує кодування об'єктів і прискорює збирання структурованих геодезичних даних.

Програмне забезпечення підтримує імпорт та експорт поширених форматів, включно з SHP, DWG, DXF, KML, GPX, TIFF, JPG та MBTiles. Також доступна робота з векторними й растровими картами, координатними системами, моделями геоїда та бібліотеками кодів. Хмарні можливості LandStar забезпечують резервне копіювання проєктів, обмін даними та інструменти віддаленої підтримки за наявності відповідного підключення й доступу до сервісів.

Лазерне знімання та візуальний винос у LandStar 8

У поєднанні з CHCNAV i85 LandStar 8 відкриває доступ до спеціалізованих функцій Laser Survey, Visual Navigation та CAD AR Visual Stakeout. Оператор може використовувати інтегрований лазерний далекомір для визначення координат недоступних точок, виконувати вимірювання з компенсацією нахилу IMU та працювати з візуальними підказками під час пошуку проєктних позицій.

Такий підхід поєднує традиційні GNSS-вимірювання з сучасними інструментами візуалізації, спрощує роботу на складних об'єктах та зменшує необхідність у додаткових допоміжних операціях. Усі основні функції доступні в єдиному програмному середовищі польового контролера HCE600.

Сфери застосування комплекту CHCNAV i85 RTK

Поєднання високоточного GNSS-позиціонування, лазерного вимірювання, компенсації нахилу та візуального розмічування робить CHCNAV i85 універсальним інструментом для професійних геопросторових робіт. Комплект може використовуватися для таких завдань:

• топографічне та інженерно-геодезичне знімання територій;
• землеустрій, кадастрові вимірювання, визначення та відновлення меж земельних ділянок;
• винос у натуру проєктних точок, ліній, осей споруд та інших конструктивних елементів;
• виконавче знімання будівель, інженерних споруд і комунікацій;
• лазерне визначення координат недоступних, віддалених і небезпечних точок;
• дорожні роботи, знімання узбіч, бордюрів, укосів та дорожньої інфраструктури;
• геодезичні роботи на кар'єрах, промислових майданчиках та гірничих об'єктах;
• картографування об'єктів лісового господарства та природного середовища;
• обстеження інженерних мереж, опор, трубопроводів та інших об'єктів інфраструктури;
• візуальний винос проєктних елементів за допомогою доповненої реальності;
• збирання просторових даних для ГІС та цифрових карт;
• статичні GNSS-спостереження та кінематичне знімання з подальшою обробкою PPK.

Готовий комплект для роботи в RTK із річною підпискою

Ця позиція сформована як повноцінне рішення для професійної польової роботи, а не як окремий GNSS-приймач. CHCNAV i85, захищений контролер HCE600, ліцензійне програмне забезпечення LandStar 8 та підписка mAgri.RTK GEO 365 утворюють узгоджену систему для отримання мережевих RTK-поправок, лазерного визначення координат, візуального виносу проєктних точок, роботи з CAD-кресленнями та збереження результатів вимірювань.

Річний доступ до RTK-мережі дозволяє організувати роботу через NTRIP без придбання та розгортання окремої базової станції. Для початку знімання потрібно активувати підписку, забезпечити контролеру HCE600 інтернет-з'єднання, налаштувати облікові дані NTRIP та систему координат у LandStar 8. Композитна телескопічна віха, тримач контролера, зарядні пристрої, кабелі та транспортний кейс забезпечують зручну експлуатацію комплекту протягом польового дня.

Чому варто купити CHCNAV i85 із підпискою Київстар у GEOSHOP

В інтернет-магазині професійних геопросторових рішень GEOSHOP можна придбати комплект CHCNAV i85 із річною підпискою Київстар mAgri.RTK GEO 365 для геодезії, землеустрою, будівництва, інженерних вишукувань, лазерного вимірювання недоступних точок та сучасного візуального розмічування. Комплектація включає високоточний GNSS-приймач, контролер HCE600, ліцензійне LandStar 8, геодезичну віху, аксесуари та доступ до мережевих RTK-поправок на 365 календарних днів.

Фахівці GEOSHOP допоможуть активувати підписку, налаштувати NTRIP-підключення, координатні системи, контролер HCE600 та програмне забезпечення LandStar 8. Ви отримуєте не лише сучасне геодезичне обладнання, а й комплексне рішення для ефективних вимірювань із супроводом налаштування мережевого RTK, лазерного знімання, компенсації нахилу IMU, візуального виносу та інших професійних функцій CHCNAV i85.
